Fabrication d’optiques superpolies

Dispersion minimisée grâce à une rugosité de surface RMS ultrafaible

Rugosité de surface RMS <1 Å

Tailles et formes standard de 12,7 à 50,8 mm

Dimensions et formes personnalisées sur demande

Emploi d’une métrologie de pointe

Dispersion au niveau des parties par million

Edmund Optics^® est un leader du secteur dans le domaine du superpolissage de composants optiques pour une rugosité de surface ultrafaible. Les optiques superpolies minimisent la dispersion et sont idéales pour les applications d'optique laser où la transmission est essentielle. Cette technologie complète les traitements à faibles pertes d’Edmund Optics, qui utilisent le revêtement par pulvérisation ionique (IBS), car la performance du traitement est souvent limitée par la rugosité des substrats en verre. Nos ingénieurs experts en traitement de surface et en fabrication peuvent développer une solution personnalisée pour votre système et vous guider tout au long de votre processus de développement de produit. Une métrologie de pointe garantit que toutes les surfaces superpolies répondent aux exigences de votre application. Que pouvons-nous faire pour vous ?

Capacités

Capacités de superpolissage*
Rugosité de surface RMS**	<1 Å
Précision de surface	<0,1 λ
Parallélisme (diamètre <12,7 mm)	<1 arcsec
Parallélisme (diamètre ≥12,7 mm)	<30 arcsec
Qualité de surface	10-5 (sur l’ouverture utile)
Diamètre	6 à 50,8 mm
Matériaux	Silice fondue

*Des spécifications plus strictes sont possibles sur demande.
** ≤1 RMS tel que mesuré à l'aide d'un profileur optique utilisant un objectif 20x à une largeur de bande de fréquence spatiale de 9 à 250 cycles par mm. Les spécifications RMS (moyenne quadratique) et P-V (pic à vallée) sont calculées à partir du même ensemble de données, mais P-V décrit la différence entre les points de données les plus élevés et les plus bas tandis que RMS décrit la moyenne mathématique d'un ensemble de données.

WEBINAIRE À LA DEMANDE

Voir tous les webinaires

POLISSAGE ET MÉTROLOGIE DE SURFACES DE TRÈS FAIBLE RUGOSITÉ

Rejoignez-nous pour une discussion sur la fabrication et la mesure d'optiques superpolies avec une rugosité de surface sous-angstrom.

Voir

Équipement de fabrication

Polisseuse planétaire modifiée pour le polissage par immersion
Chambres de traitement, y compris traitement par pulvérisation ionique (IBS)

Découvrez le procédé de fabrication de nos surfaces superpolies dans nos contributions aux Actes des Conférences SPIE.

Métrologie

InterféromètresLes interféromètres sont des instruments utilisés pour mesurer les petits déplacements, les changements d'indice de réfraction et les irrégularités de surface. Ils divisent la lumière d'une source unique en deux faisceaux distincts qui parcourent des chemins optiques différents avant de se recombiner. Des franges d'interférence sont alors formées, qui fournissent des informations sur la différence de longueur de chemin optique entre les deux chemins. Les interféromètres sont souvent utilisés pour mesurer la précision de surface de composants optiques. à lumière blanche Zygo^®NewView
Interféromètres haute résolution Zygo^® VeriFire™
• Microscope à force atomique (AFM)Les microscopes à force atomique (AFM) mesurent la topographie de la surface d'un échantillon avec une résolution atomique en balayant une pointe extrêmement petite et pointue sur la surface. Cette reconstruction 3D de la surface est utilisée pour quantifier la rugosité de la surface. Park Systems XE-100

Renseignez-vous sur la métrologie pour nos surfaces superpolies dans nos contributions aux Actes des Conférences SPIE.

Produits standard

Standard superpolished products are in-stock and ready to ship. Contact us to discuss custom options tailored for your application.

Substrats Superpolis
Miroirs Raie Laser IBS
Fenêtres Raie Laser IBS

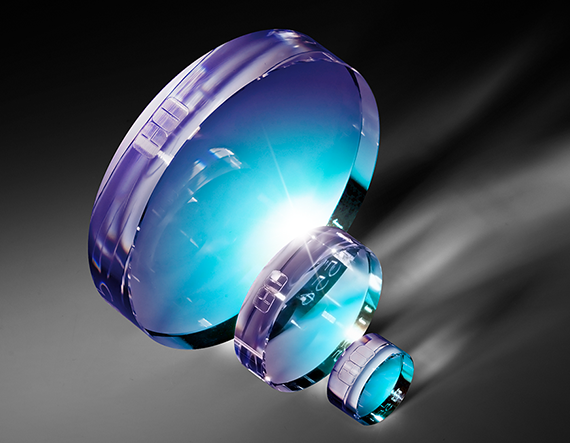

Substrats Superpolis

Superpolissage sur les deux surfaces avec une rugosité de surface ≤1 Å RMS
Surfaces à faible dispersion idéales pour les applications UV ou laser à haute puissance
Substrats de silice fondue UV avec biseaux et bords polis
La fabrication en interne permet d'obtenir des tailles et des formes personnalisées de 6 à 76,2 mm et une rugosité de surface <0,5 Å

Prix de gros Acheter maintenant

Comment voulez-vous nous contacter ?

ou consulter les numéros d’autres pays

Utilisez notre Formulaire de Demande de Devis pour télécharger un dessin pour un devis
ou remplissez le Formulaire de Demande Générale ci-dessous pour nous contacter.

Prendre contact
