Capacités de Production

De la conception à la production en passant par le prototypage, Edmund Optics® fabrique chaque année plus de 2 millions de composants optiques.

Lentilles Sphériques

Edmund Optics® fabrique des millions de lentilles sphériques de précision standard et personnalisées, comprenant des singulets, des doublets et des triplets sur nos sites à la pointe de la technologie du Japon, de Singapour et de Barrington, NJ.

Capacités de Fabrication Sphérique
  Commercial Précision Haute Précision
Gamme de Diamètre 4 – 200 mm 4 – 200 mm 4 – 200 mm
Tolérance Diamètre +0 / -0,100 mm +0 / -0,025 mm +0 / -0,010 mm
Épaisseur ±0,100 mm ±0,050 mm ±0,010 mm
Sag Height ±0,050 mm ±0,025 mm ±0,010 mm
Ouverture Utile 80% 90% 90%
Rayon ±0,3% ±0,1% Fixe au Testeur
Puissance (P-V) 3,0λ 1,5λ λ/2
Irrégularité (P-V) 1,0λ λ/4 λ/20
Centrage (Déviation Faisceau) 3 arcmin 1 arcmin 0,5 arcmin
Biseau (Largeur de Surface @ 45°) < 1,0 mm < 0,5 mm < 0,25 mm
Qualité de Surface 80-50 40-20 10-5

Lentilles Asphériques

Edmund Optics® est reconnu comme étant un leader dans la fabrication de lentilles asphériques et présente une cellule d’usinage de lentilles asphériques en série qui tourne 24 H/24 pour produire des milliers de lentilles asphériques de précision tous les mois.

Capacités de Fabrication Asphérique
  Commercial Précision Haute Précision
Gamme de Diamètre 10 – 150 mm 10 – 150 mm 10 – 150 mm
Tolérance Diamètre +0 / -0,100 mm +0 / -0,025 mm +0 / -0,010 mm
Erreur Asphérique (P-V) 5 μm 0,632 - 1,5 μm < 0,312 μm
Rayon Vertex (Asphère) ±1% ±0,1% ±0,05%
Rayon (sphérique) ±0,3% ±0,1% ±0,025%
Puissance (sphérique) λ/2 λ/10
Irrégularité (sphérique) λ/2 λ/4 λ/20
Erreur de pente typique 1 μm / mm 0,35 μm / mm 0,15 μm / mm
Sag 25 mm 25 mm 25 mm
Centrage (Déviation Faisceau) 3 arcmin 1 arcmin 0,5 arcmin
Tolérance Épaisseur Centrale ±0,100 mm ±0,050 mm ±0,010 mm
Qualité de Surface (Scratch Dig) 80–50 40–20 10–5
Métrologie pour Surfaces Asphériques Profilométrie Profilométrie Interferométrie

Prismes Optiques

Edmund Optics® est un grand fabricant de prismes optiques standard et personnalisés qui sont adaptés aux besoins les plus exigeants dans le déplacement d’images ou encore la rotation, la direction de faisceau, la rétro-réflexion ou la dispersion.

Capacités de Fabrication de Prismes
  Commercial Précision Haute Précision
Dimensions 2 – 200 mm 2 – 150 mm 2 – 75 mm
Tolérances sur les Dimensions +0 / -0,1 mm +0 / -0,025 mm +0 / -0,01 mm
Tolérance sur la Hauteur ±0,25 mm ±0,1 mm ±0,03 mm
Irrégularité 1,0λ λ/4 λ/20
Tolérance Angulaire 3 arcmin ±30 arcsec 45º & 90º ±0,5 arcsec
Déviation du Prisme Penta 5 arcmin 3 arcmin 0,5 arcsec
Tolérance Biseau (Largeur de Surface @ 45°) ±0,2 mm ±0,1 mm ±0,05 mm
Qualité de Surface (Scratch Dig) 80-50 40-20 10-5
Déviation du Faisceau après Adhésion 5 arcmin 3 arcmin 0,5 arcmin

Traitements Optiques

Edmund Optics® offre des capacités de traitement très variées pour des optiques fonctionnant sur tout le spectre de l’ultraviolet (UV) à l’infrarouge (IR) en passant par le visible (VIS). Nous réalisons par ailleurs une grande variété de traitements mono et multi-couches, comprenant des traitements à large bande, en v, polarisants, métalliques, et à bande passante étroite.

Capacités de Traitements
Dimensions (Circulaire ou Carrée) 2 – 1.000 mm
Substrats Tous types de verre borosilicate, en silice fondue, en fluorure de calcium, en silicium et en germanium
Gammes Spectrales 120 nm – 20 μm
Pente de Bord (T50% à OD > 4) < 0,5%
Tolérance Spectrale de Bord < 1% Déviation, < 0,2% Cas Spéciaux
Blocage > OD 7, mesuré*
Tolérance Densité Neutre OD ±5%
Longueur d'Onde Centrale (CWL) ±1 nm
Bande Passante Filtres Passe-Bande 1nm - large bande
Bande Passante Passe SWP, LWP 60 - 1.580 nm
Transmission > 95%, typique
Réflexion 0,1 – 99,95%
Polarisation (S:P) 10.000:1
Seuil de Dommage Laser 20 J/cm2 @ 1.064 nm @ 20 ns impulsions type (si spécifié)
Nombre de Couches 200+
Durabilité MIL-PRF-13830B APP C, MIL-PARA C.3.8.4
MIL-PARA C.3.8.5
MIL-C-48497A

*Mesuré dans la gamme UV-visible

Assemblages d'Objectifs d'Imagerie

Edmund Optics® fabrique une grande variété d’assemblages d'objectifs d'imagerie, comprenant des objectifs à distance focale fixe , des objectifs télécentriques et des objectifs micro vidéo qui s’appuient pleinement sur des modèles 3D, des fiches techniques et des schémas téléchargeables.

Caractéristiques des Objectifs d'Imagerie
  Objectifs à Distance Focale Fixe Objecifs Télécentriques Objectifs à Grossissement Fixe
Tailles de Capteurs Allant jusqu'à 43,3 mm Allant jusqu'à 30 mm Allant jusqu'à 90 mm
Résolution Jusqu'à 29 Mégapixels Jusqu'à 5 Mégapixels Jusqu'à un Balayage Linéaire 12k
Montures d'Objectifs Monture C, Monture F, Monture S, M42 Monture C, Monture F, M42 Monture C, Monture F, M42, M72
Nombre d'Options 120+, Afficher tous les Produits 75+, Afficher tous les Produits 65+, Afficher tous les Produits
Modifications disponibles Distance Focale, Logement, f/#, Traitement Grossissement, Logement, f/#, Illumination Inline, Distance de Travail Grossissement, Logement
Capacités de Conception Personnalisée Disponibles. Contactez-nous dès aujourd'hui !

Services de Conception

Edmund Optics® propose une grande variété de services qui agrémentent et favorisent nos capacités de fabrication.

Capacités d’Ingénierie et Expertise de Conception



Équipe Internationale

Équipe internationale de concepteurs en optique et mécanique



Large Expertise dans la Conception

Depuis l’Ultra-Violet jusqu’au Visible en passant par le Proche IR, SWIR, MWIR et le LWIR



Études de Conception

Étude de conception accentuée pour faciliter la fabrication, du prototype à la production sur volume



Expertise

Expertise dans les systèmes visuels, d’imagerie et de projection



Flexibilité

Grande expérience à relever les défis liés aux exigences d’enveloppe et d’environnement



Analyse Optique

Parfaite maîtrise de l’analyse optique complexe, notamment l’analyse de la perte lumineuse

En savoir plus
Design and Engineering

Qualité & Métrologie



Métrologie

Métrologie optique à la pointe de la technologie incluant des interfèromètres, des profilomètres et des machines à mesurer tridimensionnelles (MMT)



Analyse d'Imagerie

Équipement de mesure MTF semi-automatisé et équipement automatisé pour des paramètres optiques tels que la distance focale effective (LFE), la distorsion, la courbure de champ et la concentricité



Radiométrie

Dispersion lumineuse, éblouissement voilé, etc.



Description des Traitements

Description de Traitements UV/VIS/Proche IR au moyen d’une Spectrophotométrie



Équipement de Test Environnemental

Équipement de test environnemental tel que pour la vibration, l’humidité et l’immersion

En savoir plus
Metrology

Quantités & OEM



Flexibilité

Flexibilité du traitement des commandes sur volume



Prix Concurrentiels

Prix concurrentiels pour tous les besoins



Un Savoir-Faire

Parfaite maîtrise du contrôle de la configuration et des changements pour les produits sur mesure



Intégration Harmonieuse

FAR, DFAR intégrés, plan d’assurance qualité et transfert des mesures d’évaluation



Conformité

Agréé et conforme à l’ITAR ; programme d’assurance qualité certifié



International

Réseau international d’approvisionnement et d’entreposage pour vous livrer rapidement et facilement les produits requis pour vos projets, peu importe où ils se trouvent

En savoir plus
Brian H OEM

Modifications d'Optiques Standard en Stock
Délai de livraison min. de 2 semaines seuelement

  • Devis sous 24 Heures
  • Modifications possibles de 19.400 Produits
  • Service Proposé - De la Conception au Prototypage en passant par la Production sur Volume
En savoir plus

Infrastructures Mondiales

Edmund Optics® fabrique et fournit aux clients du monde entier des millions de composants optiques de précision et d’assemblées optiques. Qu’il s’agisse d’un article en stock, modifié depuis le stock ou personnalisé, nous possédons le savoir-faire et les ressources nécessaires en fabrication de produits optiques en fonction des besoins spécifiques de votre projet. Notre équipe dévouée et compétente veillera à ce que vous receviez la solution optimale pour votre application, tandis que nos équipes d’assurance qualité garantiront les meilleurs produits finis.

Edmund Optics® Maison Mère | New Jersey, USA

  • Maison Mère
  • 11.148 m2 (120.000 sq. ft.); 1.858 m2 (20.000 sq. ft.) pour la production
  • Fabrication de haute précision, traitement et assemblage
  • 7 postes de montage à flux laminaire
  • Capacités de précision sphériques, asphériques et tournées au diamant
  • Certifié ISO 9001 et conforme à la norme ITAR
  • Laboratoire de traitement pour une multitude de traitements AR, de miroirs et filtres

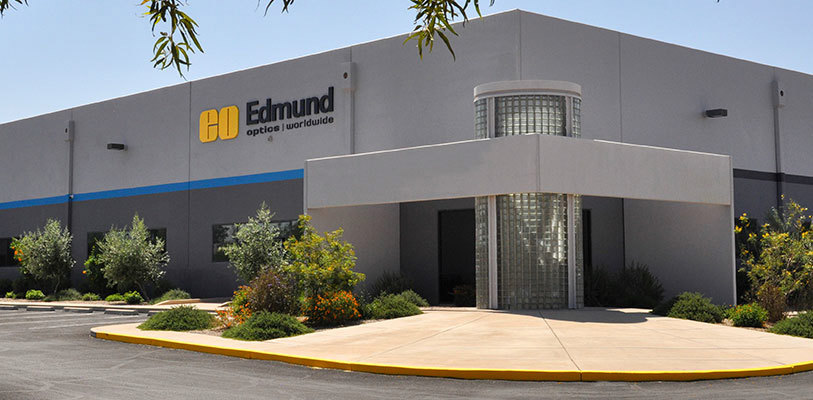

Edmund Optics® Tucson | Arizona, USA

  • Centre de conception Tucson spécialisé en ingénierie de conception et d’application
  • Il coordonne avec les services des ventes et de la fabrication pour garantir des solutions de conception qui répondent aux exigences du client en matière de mise en production, de coût et de performance.
  • Plus de 30 années d’expérience en conception dans les bandes de fréquence UV - LWIR
  • Pleins phares sur les techniques de conception optique portant sur l’imagerie et l’assemblage de l’optique ophtalmique
  • Développement de composants TECHSPEC® conçus et fabriqués par EO

Edmund Optics® Singapore Pte. Ltd. | Singapore

  • 7.150 m2 (77.000 sq. ft.) pour la production, les traitements et l'assemblage
  • Fabrication de prismes personnalisés ayant des tolérances d'angle inférieures à 1 arc-seconde
  • Cellule asphérique usinée de pointe
  • 8 chambres de revêtement pour des traitements anti-reflet, de miroirs, séparateurs de faisceaux et filtres
  • Un grand laboratoire de revêtement pour des traitements anti-reflet, de miroirs, séparateurs de faisceaux et filtres
  • Montage et tests sur site, comprenant interférométrie et spectrophotométrie
  • Certifié ISO 9001 et conforme à la norme ITAR

Edmund Optics® Chine | Shenzhen, Chine

  • Site de fabrication de 1.500 m2 (16.140 sq. ft.)
  • Salle blanche de Classe 10.000
  • Cabines à flux laminaire de Classe 100
  • Conception optique et mécanique, prototypage et capacités de tests
  • Montage de grandes quantités d’assemblées optomécaniques et d’imagerie
  • Équipement de tests sur site, comprenant le MTF et l’interférométrie
  • Services de conception sur site permettant de favoriser le montage, la fabrication et le développement d’objectifs d’imagerie TECHSPEC® conçus et fabriqués par EO
  • Certifié ISO 9001

Edmund Optics® Akita Japon Factory | Akita, Japon

  • 7.432 m2 (80.000 sq. ft.) pour la production
  • Optiques sphériques de haute précision avec des diamètres de 5 - 100 mm
  • Un atelier de revêtement de pointe permet d’effectuer des traitements multi-couches et des films diélectriques fins
  • Cellule d’asphérisation unique pour une production d’asphères à couleur corrigée à faible coût
  • Salles blanches de classe 10.000 et cabines à flux laminaire de Classe 100
  • Montage et tests sur site, comprenant interférométrie et spectrophotométrie
  • Plus de 50 ans d’expérience dans la fabrication d'optiques sphériques
