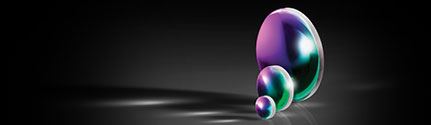

    Singulets Sphériques: Lentilles PCX (Plan-Convexe)

    Les Lentilles Plan Convexes sont des Lentilles Optiques qui ont une distance focale positive. Les Lentilles Plan Convexes sont parfaites pour collimater la lumière ou pour des applications de focalisation qui utilisent un éclairage monochromatique, dans une gamme de secteurs comme l'industrie, la pharmacologie, la robotique ou la défense. Les Lentilles PCX ont une surface convexe. Pour une efficacité maximale, la seconde surface plane (plate) doit faire face au plan focal souhaité. Les Lentilles Plan Convexes sont couramment utilisées dans un large éventail d'applications ou de secteurs industriels.

    Edmund Optics offre le plus large inventaire au monde de composants optiques prêts à l'emploi, comprenant une grande variété de Lentilles Plan Convexes. Les lentilles PCX d'Edmund Optics sont disponibles dans toute une gamme d'options de traitements ou de substrats. Les traitements anti-reflets vont de l'Ultraviolet (UV) à l'Infrarouge (IR) et comprennent des UV-AR, UV-VIS, MgF2, VIS 0°, VIS-NIR, NIR I, NIR II ou Telecom-NIR. Des traitements supplémentaires, conçus spécialement pour des longueurs d'onde laser, de par ex. 266 nm, 355 nm, 532 nm ou 1064 nm, sont également proposés. Les substrats en Germanium (Ge), en Silicium (Si), ou en Séléniure de Zinc (ZnSe), sont parfaits pour les applications Infrarouges (IR).


    Lentilles PCX Non Traitées
    • Gamme de longueurs d'onde de 350 à 2200 nm
    • Tolérances de diamètre et centrage précises pour une intégration OEM facilitée
    • Large choix de diamètres, distances focales, et traitements
    • Traitements disponibles : MgF2, VIS 0°, VIS-NIR, NIR I, NIR II, VIS-EXT, et YAG-BBAR

    Lentilles PCX avec Traitement MgF2
    • Traitées AR pour Offrir < 1,75% de Réflectivité Par Surface entre 400 - 700 nm
    • Conçues pour un Angle d’Incidence de 0°

    Lentilles PCX avec Traitement Visible AR 0°
    • Traitées AR pour Procurer <0.4% de Réflectivité par Surface de 425nm à 675nm
    • Conçues pour un Angle d'Incidence de 0°

    Lentilles PCX Traitées NIR-I
    • Traitées AR pour Procurer <0.5% de Réflectivité par Surface de 600 à 1050nm
    • Conçues pour un Angle d'Incidence de 0°

    Lentilles Plan-Convexes (PCX) Traitées NIR II
    • Traitées AR pour Offrir plus de <0,7% Réflexion par Surface entre 750 - 1550nm
    • Conçues pour un Angle d'Incidence de 0°

    Lentilles Plan Convexes (PCX) Traitées VIS-EXT
    • Traitement Anti-reflet Visible à Large Bande avec une Performance Étendue à l'UV
    • Traitées AR pour Apporter une Réflexion < 0,5 % par Surface sur 350 - 700 nm
    • Conçues pour un Angle d’Incidence de 0°

    Lentilles PCX Traitées VIS-NIR
    • Traitées AR pour Procurer < 1,25% de Réflectivité par Surface de 400 à 1000 nm
    • < 0,25% de Réflectivité à 880 nm
    • Conçues pour un Angle d'Incidence de 0°

    Lentilles Plan Convexes (PCX) Traitées YAG-BBAR
    • Optimisées pour une Réflexion < 0,25 % @532 nm et @1064 nm
    • Traitées AR pour Apporter une Réflexion < 1,0 % par Surface sur 500 - 1100 nm
    • Conçues pour un Angle d’Incidence de 0°

    Micro Plano-Convex (PCX) Lenses
    • Diameters as Small as 1mm
    • Short Focal Lengths for Integration into Compact Devices
    • Broadband Antireflection Coating Options Available
    Nouveau
    ×

    Lentilles Minces Plan-Convexes (PCX) Ultrarapides
    • Épaisseur ultramince au centre pour limiter la GDD
    • Traitement AR par pulvérisation ionique avec une réflectance <0,1% (bientôt disponible)
    • Idéales pour les applications ultrarapides et d'optique laser
    • Substrats de silice fondue indice UV ou IR

    Lentilles Plan Convexes - Raie Laser 405nm

    Lentilles Plan Convexes - Raie Laser 532nm

    Lentilles Plan Convexes - Raie Laser 633nm

    Lentilles Plan Convexes - Raie Laser 785nm

    Lentilles Plan Convexes - Raie Laser 1064nm

    Lentilles Plan Convexes - Raie Laser 1550nm

    Lentilles Plan-Convexes (PCX) en Silice Fondue UV
    • Silice fondue indice UV
    • Gamme de longueurs d'onde de 200 à 2,2 µm
    • Une grande variété d’options de traitement disponibles

    Lentilles PCX en Silice Fondue Traitées Raie Laser - 405 nm
    • Réflexion < 0,25 % à la Longueur d'Onde de Conception
    • Traitements disponibles pour les Sources Diode, Laser HeNe et Nd:YAG
    • Une grande Variété de Diamètres et de Distances Focales disponibles
    • Traitements de Raie Laser 532 nm, 633 nm, 1.064 nm et 1.550 nm aussi disponibles

    Lentilles PCX en Silice Fondue Traitées Raie Laser - 532nm
    • Réflexion < 0,25 % à la Longueur d'Onde de Conception
    • Traitements disponibles pour les Sources Diode, Laser HeNe et Nd:YAG
    • Une grande Variété de Diamètres et de Distances Focales disponibles
    • Traitements de Raie Laser 405 nm, 633 nm, 1.064 nm et 1.550 nm aussi disponibles

    Lentilles PCX en Silice Fondue Traitées Raie Laser - 633 nm
    • Réflexion < 0,25 % à la Longueur d'Onde de Conception
    • Traitements disponibles pour les Sources Diode, Laser HeNe et Nd:YAG
    • Une grande Variété de Diamètres et de Distances Focales disponibles
    • Traitements de Raie Laser 405 nm, 532 nm, 1.064 nm et 1.550 nm aussi disponibles

    Lentilles PCX en Silice Fondue Traitées Raie Laser - 1.064 nm
    • Réflexion < 0,25 % à la Longueur d'Onde de Conception
    • Traitements disponibles pour les Sources Diode, Laser HeNe et Nd:YAG
    • Une grande Variété de Diamètres et de Distances Focales disponibles
    • Traitements de Raie Laser 405 nm, 532 nm, 633 nm et 1.550 nm aussi disponibles

    Lentilles PCX en Silice Fondue Traitées Raie Laser - 1.550 nm
    • Réflexion < 0,25 % à la Longueur d'Onde de Conception
    • Traitements disponibles pour les Sources Diode, Laser HeNe et Nd:YAG
    • Une grande Variété de Diamètres et de Distances Focales disponibles
    • Traitements de Raie Laser 405 nm, 532 nm, 633 nm et 1.064 nm aussi disponibles

    Lentilles Plan Convexes (PCX) Laser
    • Seuil de dommage laser garanti
    • Qualité de surface de 10-5
    • Précision de surface λ/10

    Lentilles PCX λ/20
    • Précision de surface de λ/20
    • Disponibles sans traitement ou avec différents traitements laser Nd:YAG
    • Comprend un ensemble complet de données avec interférogramme et résultats mesurés pour les tolérances géométriques

    Lentilles Condenseur PCX



    • Diamètres de 100 à 250 mm disponibles
    • Surfaces polies pour une précision supérieure à celle des optiques moulées
    • Gamme de longueurs d'onde de 350 à 2200 nm




    Lentilles Plan-Convexes (PCX) en Fluorure de Calcium
    • Transmission Supérieure à 90% sur la Plage 200 nm - 7 μm
    • Faible Indice de Réfraction
    • Substrat à Indice UV du Vide
    Nouveau
    ×

    Lentilles Plan Convexes (PCX) en Séléniure de Zinc (ZnSe)
    • Conception Edmund Optics®, fabriqué par II-VI
    • Matière ZnSe de premier choix
    • Non traitées ou traitées AR sur une large bande spectrale

    Lentilles Plan Convexes (PCX) en Germanium
    • Gamme de Longueur d'Onde Comprise entre 2 - 16 μm
    • Matériau Solide et Durable
    • Idéales pour la Défense, la Sécurité et en Imagerie thermique
    • D'Autres Lentilles Infrarouges sont Disponibles avec Différents Substrats

    Lentilles Plan Convexes (PCX) en Silicium
    • Gamme de Longueur d'Onde Comprise entre 1,2 - 7μm
    • Faible Densité et Dispersion
    • Distances Focales Comprises entre 25 et 250mm
    • D'Autres Lentilles Infrarouges sont Disponibles avec Différents Substrats

    Lentilles en Séléniure de Zinc
    • Utilisable pour une Transmission Allant de 600 nm à 16 μm
    • Faible Dispersion

    Lentilles Plan Convexes (PCX) en Silicium - Qualité Standard
    • Faible Dispersion et Densité
    • Transmission de 1.2 à 7μm

    Coffrets de Lentilles Simples et Plan Convexes (PCX)
    • Coffrets de Lentilles comprennent des lentilles PCX, DCX, PCV et DCV
    • Coffrets Disponibles avec des Lentilles de Diamètre 12 et 25 mm
    • Options Non Traitées et Traitements Antireflets à Large Bande (BBAR)

    Lentilles N-K5
    • Substrat N-K5
    • Divers traitements anti-reflets (AR)
    • Options PCX et DCX disponibles

    Lentilles PCX Traitées Télécom NIR



    • Distance focale positive
    • Micro lentilles PCX pour collecter et focaliser la lumière
    • Différents traitements disponibles : non-traitée, MgF2, et NIR I




    Lentilles Plan Convexes - Raie Laser 980nm

    Lentilles Plan Convexes - Raie Laser 1310nm

    ×
