Produits / Composants Optomécaniques / Système de Cage Optique

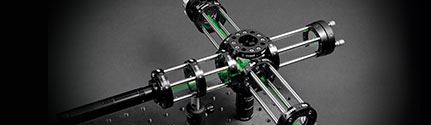

Système de Cage Optique

Fabrication sur
mesure et en série
En savoir plus

Filter

Montures Optiques du Système de Cage Optique | Tout Voir

Montures de Lentilles Optiques du Système de Cage Optique Montures de Lentilles Optiques du Système de Cage Optique
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Disponibles pour toute une Gamme de Diamètres de Lentilles Optiques
  • Rajoutent une Adaptabilité Supplémentaire au Système de Cage Optique
  • Bague de Retenue Incluse
Montures Optiques Simples de Système de Cage Montures Optiques Simples de Système de Cage
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Disponibles sur toute une Gamme de Diamètres
  • S'intègrent dans des Platines de Système de Cage de 25 mm ou 30 mm
  • Parfaites pour Stabiliser les Optiques Montées ou les Modules Diode Laser
Montures Optiques Réglables du Système de Cage Optique Montures Optiques Réglables du Système de Cage Optique
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Disponibles pour toute une Gamme de Composants Optiques
  • Construction en Aluminium Anodisé avec Vis en Acier Inoxydable
  • Vis de Réglage Fin de 0,5 mm du Pitch
  • Montures Optiques Fixes Également Disponibles
Roue à Filtres pour Cage Manuelle Roue à Filtres pour Cage Manuelle
  • Cage et Système de Tube Compatibles
  • Contient des Filtres de 25 mm
  • 6 Positions Discrètes
Montures Optiques Fixes du Système de Cage Optique Montures Optiques Fixes du Système de Cage Optique
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Interchangeables pour Changer Rapidement d'Optiques
  • Montures de Lames Séparatrices et de Cubes Séparateurs en Option
  • Construction en Aluminium Anodisé
  • Montures Optiques Ajustables Également Disponibles
Tubes d’Extension et Anneaux de Retenue M23,2 et M27,5 Tubes d’Extension et Anneaux de Retenue M23,2 et M27,5
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Les insérer dans le Diamètre Intérieur des Platines du Système de Cage Optique
  • Les Utiliser avec des Paires de Bagues de Retenue pour Sécuriser l'Optique
  • En Relier plusieurs à des Tubes de Longueur Ajustable et des Adaptateurs Filetés

Tiges de Support du Système de Cage Optique | Tout Voir

Tiges de Support du Système de Cage Optique de 3 mm de Diamètre Tiges de Support du Système de Cage Optique de 3 mm de Diamètre
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Fournissent un Support Rigide à la Structure du Système de Cage Optique
  • En Acier Inoxydable 440 Poli pour un Mouvement Souple et une Grande Résistance
  • Différentes Longueurs pour toute une Gamme d'Applications
  • Tiges du Système de Cage Optique de 6 mm de Diamètre Également Disponibles
Tiges de Support du Système de Cage Optique de 6 mm de Diamètre Tiges de Support du Système de Cage Optique de 6 mm de Diamètre
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Ces tiges fournissent un support rigide à la structure du système de cage optique
  • En acier inoxydable 416 poli pour un mouvement souple et une grande résistance
  • Trous de montage M3 à chaque extrémité
  • Tiges du Système de Cage Optique de 3 mm de Diamètre également disponibles

Platines du Système de Cage Optique | Tout Voir

Platines de Montage du Système de Cage Optique Platines de Montage du Système de Cage Optique
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Essentielles dans la structure du système de cage de base
  • 50 mm de diamètre ou 2" carré
  • Construction en aluminium anodisé
Platine d´Insertion pour 4 Tiges pour Système de Cage Platine d´Insertion pour 4 Tiges pour Système de Cage
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Montage facile d’optiques à un système de cage existant sans avoir à le démonter.
  • Se glisse dans le Système de Cage TECHSPEC® existant à l'aide d'un cercle de perçage de 38 mm
  • Cliquez ici pour voir comment utiliser la Platine d'Insertion pour 4 Tiges
Platine Adaptatrice du Système de Cage Optique Platine Adaptatrice du Système de Cage Optique
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Interfaces entre le Système de Cage Optique TECHSPEC® et d'Autres Systèmes de Cage
  • Adapte des Tiges Espacées de 30 mm des Trous Taraudés de 38 mm du Système de Cage TECHSPEC®
  • Diamètre Intérieur de 32 mm
Platines Porte-Filtres pour Système de Cage & Portes-Filtres Platines Porte-Filtres pour Système de Cage & Portes-Filtres
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Platines Spécialisées Conçues pour Maintenir et Positionner l'Optique
  • Platine Porte-filtre avec Porte-filtre Interchangeable
Platines à Angle Ajustable & Accessoires du Système de Cage Platines à Angle Ajustable & Accessoires du Système de Cage
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Plusieurs Options de Positionnement Angulaire
  • Platines d'Ajustement Fixe et Continu Disponibles
  • Construction en Aluminium Anodisé
Platines Réglables du Système de Cage Platines Réglables du Système de Cage
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Platines spécialisées conçues pour maintenir et positionner les optiques
  • Construction en aluminium anodisé avec vis en acier inoxydable
  • Platines de micro-positionnement XY avec filetage de monture RMS
Coffret de Composants de Base du Système de Cage Optique Coffret de Composants de Base du Système de Cage Optique
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Contient les Pièces Nécessaires pour Construire des Systèmes Optomécaniques Élémentaires
  • Parfait pour l'Expérimentation ou le Prototypage
  • Comprend des Montures pour Composants Optiques de 12,5 et 25 mm de Diamètre
  • Un Guide de Mise en Route Comportant des Exemples de Configuration, est Disponible
Accessoires du Système de Cage Accessoires du Système de Cage
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Plaques Adaptatrices Impériale et Métrique
  • Disques Vierges Personnalisables
  • Anneaux Réducteurs

Sphères du Système de Cage Optique | Tout Voir

Sphères du Système de Cage Optique Sphères du Système de Cage Optique
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Parfaites pour Entrecroiser de Nombreux Chemins Optiques
  • La Sphère avec une Ouverture de 43 mm Intègre de Grandes Optiques
  • Des Disques de Recouvrement Bloquent les Chemins Optiques Inutilisés
Sphères pour Système de Tube Sphères pour Système de Tube
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Parfaits pour entrecroiser de Nombreux Chemins Optiques
  • Disposent d'un Filetage de M23.2 ou M27.5 pour une Intégration dans les Tubes du Système de Cage
  • Des Capuchons Bloquent les Chemins Optiques Non Utilisés

Accessoires du Système de Cage Optique | Tout Voir

Accessoires du Système de Cage Accessoires du Système de Cage
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Plaques Adaptatrices Impériale et Métrique
  • Disques Vierges Personnalisables
  • Anneaux Réducteurs
Diaphragme du Système de Cage Diaphragme du Système de Cage
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Ouverture Réglable entre 0,8 et 12 mm
  • Fonctionnement Lisse de l'Ouverture Maximum à l'Ouverture Minimum
  • Convient à tout Type de Platine de 25 mm du Système de Cage
Adaptateur Cinématique 90° Adaptateur Cinématique 90°
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Compatibleavec Monture C et Système de Cage
  • Filetage M6
  • Compatible avec la Plupart des Montures TECHSPEC® Cinématiques
Tubes à Longueur Ajustable M23,2 Tubes à Longueur Ajustable M23,2
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Permettent le Réglage de la Longueur du Système de Cage Optique
  • Anneau de Blocage Présent pour Faciliter l'Ajustement de la Longueur
  • Filetage M23,2 x 0,75
  • Se Combinent aux Adaptateurs Filetés pour Relier Plusieurs Tubes d'Extension Fixes
M23.2 Male to Male Thread Adapter, #85-571 Adaptateurs de Tube & Accessoires M23,2 et M27,5
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
Sets de Tournevis Impérials et Métriques Sets de Tournevis Impérials et Métriques
Matériel de Remplacement d'un Système de Cage Matériel de Remplacement d'un Système de Cage
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Les Vis à Têtes Creuses de longueur 10mm Fixent les Plaques sur d'Autres Composants du Système de Cage Optique
  • Les Vis Allen de longueur 2,5mm Fixent les Tiges sur les Plaques
  • Les Vis Allen d'une longueur de 6mm Bloquent les Composants et les Montures Optiques sur les Plaques

Coffrets de Système de Cage | Tout Voir

Coffrets Additionnels du Système de Cage Coffrets Additionnels du Système de Cage
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
Coffret de Composants de Base du Système de Cage Optique Coffret de Composants de Base du Système de Cage Optique
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
  • Contient les Pièces Nécessaires pour Construire des Systèmes Optomécaniques Élémentaires
  • Parfait pour l'Expérimentation ou le Prototypage
  • Comprend des Montures pour Composants Optiques de 12,5 et 25 mm de Diamètre
  • Un Guide de Mise en Route Comportant des Exemples de Configuration, est Disponible
Assemblées de Translation Linéraire du Système de Cage Assemblées de Translation Linéraire du Système de Cage
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More

Tube System Selection Table

System Compatible Optic Diameters Adjustability Flexibility Available Accessories Alignment Assembly Time Stray Light
Blocking		 Price? Compatible Threads
Learn More About Multi-Element Tube Systems
Multi-Element Tube System
Simplifies prototyping optical assemblies using a diverse range of components and accessories to optimize design performance. 		5.0 - 25.4 Best Better Better Good Good Yes $$$ M29 x 0.75
C-Mount
Learn More About C, S, and T-Mount Components
C, S, and T-Mount Components
Designed to integrate a variety of optical components into C, S, or T-Mount compatible systems 		3.0 - 50.0 Best Better Best Good Best Yes $$ C-Mount
S-Mount
T-Mount
SM1
SM05
M29 x 0.75
Learn More About ID (SM) Tube Systems
ID (SM) Tube System
Provides versatility in converting a lens assembly design into a complete, functioning physical assembly		 12.5/12.7
25.0/25.4		 Good Good Good Better Better Yes $ SM1
SM05
C-Mount
S-Mount
Learn More About Cage Systems
Cage System
Used to create modular optical setups in a variety of prototyping or university research applications		 3.0 - 45.0 Better Best Better Best Good No $$$ C-Mount
M23.2
M27.5

Voir toutes les ressources en relation avec Système de Cage Optique

Les Systèmes de Cages Optiques sont utilisés pour créer des configurations optiques dans une multitude d'applications de prototypage ou de recherche universitaire. Les Systèmes de Cages Optiques sont un ensemble de composants mécaniques destinés à servir de structure à un système optique. Ils sont conçus pour une meilleure modularité avec des composants achetés individuellement pour répondre aux besoins de l'application. Ces composants hautement adaptables facilitent l'alignement du système, en réduisant le temps d'installation tout en augmentant la portabilité.

Edmund Optics propose un Système de Cage Optique TECHSPEC qui comprend une grande variété de composants mécaniques y compris des tiges, des platines ou des supports optiques. Les Systèmes de Cages Optiques TECHSPEC disposent de tolérances serrées pour un mouvement régulier, une rigidité accrue pour une excellente stabilité mécanique, combinée à un rapport qualité-prix supérieur. Les composants sont disponibles pour une translation linéaire, le positionnement, le montage angulaire, ou pour favoriser de nombreux chemins de faisceaux. Une configuration du Système de Cage Optique TECHSPEC de base comporte des tiges et des platines. Les Tubes du Système de Cage Optique TECHSPEC sont également disponibles pour minimiser la lumière parasite ou pour apporter un soutien supplémentaire à la structure.

×
