Multi-Element Tube System

Catégorie
    Type de Filetage
    Diamètre Optique (mm)
    Max. Thickness of Compatible Optics (mm)
    Min. Thickness of Compatible Optics (mm)
    Function
    Coffret de Système de Tube Multi-Éléments
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
    Nouveau
    ×
    Coffret de Système de Tube Multi-Éléments
    • Utilisé pour créer des systèmes optiques de base
    • Idéal pour les OEM, l'expérimentation ou le prototypage
    • Inclut des options de montage pour les optiques de 12 mm, 12,5 mm et 25 mm de diamètre.
    Tubes Externes Multi-Éléments
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
    Nouveau
    ×
    Tubes Externes Multi-Éléments
    • Filetage interne continu M29 x 0,75 pour un espacement facile des lentilles
    • Empêcher l'entrée de lumière externe et parasite indésirable dans le système
    • Disponible en plusieurs longueurs pour les systèmes compacts
    Montures Optiques Internes Simples Multi-Éléments
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
    Nouveau
    ×
    Montures Optiques Internes Simples Multi-Éléments
    • Supports pour une variété de diamètres et d'épaisseurs de composants optiques
    • Les filetages de diamètre extérieur M29 permettent un positionnement facile dans les Tubes Externes
    • Un Anneau de Retenue et un Anneau Delrin inclus
    Montures Optiques Internes Doubles Multi-Éléments
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
    Nouveau
    ×
    Montures Optiques Internes Doubles Multi-Éléments
    • Facilitent la construction d'un système d'imagerie
    • Combinent des lentilles pour créer des grossissements spécifiques pour une large gamme de longueurs d'onde
    • Utilisent les Tubes et Accessoires Multi-Éléments pour créer des systèmes d'imagerie complets
    Anneaux et Tubes Espaceurs Multi-Éléments
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
    Anneaux et Tubes Espaceurs Multi-Éléments
    • Épaisseurs allant de 0,1 mm à 60 mm
    • Combinent des pièces d'épaisseurs différentes pour créer un espacement optimal
    • Fini noir mat pour réduire la lumière parasite
    Ouvertures Internes Multi-Éléments
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
    Ouvertures Internes Multi-Éléments
    Accessoires du Système de Tube Multi-Éléments
    TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
    Nouveau
    ×
    Accessoires du Système de Tube Multi-Éléments
    • Les Anneaux de Jonction permettent la compatibilité avec les Systèmes de Monture C et de Cage Optique
    • L’Ensemble des Anneaux de Rétention fixe l'optique en place pour les environnements difficiles
    • Clé creuse de serrage pour un réglage précis de l'espacement tout en permettant le passage du faisceau

    Voir tous les informations compatibles avec Multi-Element Tube System

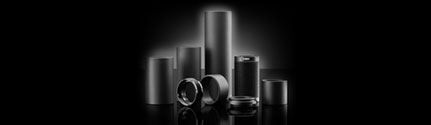

    Multi-Element Tube System is designed to simplify prototyping optical assemblies using a diverse range of components and accessories to optimize design performance. This highly versatile system ensures that each system remains highly adaptable to new requirements. Featuring an enclosed, matte finish dual tube construction, the Multi-Element Tube System provides easy and accurate lens spacing and alignment, along with low internal stray light.

    Edmund Optics offers Multi-Element Outer Tubes that define the overall system length, while Inner Optic Mounts ensure appropriate and adjustable spacing between the optical components. Inner Single Optic Mounts and Inner Pair Optic Mounts ensure accurate spacing between optical components, and are ideal for creating beam expander or relay lens assemblies. Optical spacing between the inner mounts can be defined by using TECHSPEC® Multi-Element Spacer Rings and Tubes. The Multi-Element Tube System supports optical diameters between 5.0 to 25.4mm and can be adapted into the TECHSPEC® Optical Cage System and C-Mount systems via adapter plates and rings. The versatility of the Multi-Element Tube System makes it ideal for system instrumentation and OEM applications.

    Click here to see how to use the Multi-Element Tube System components to build an optical system.
