Montures d'éclairage pour applications de vision industrielle

Auteurs : Nathan Pieters

L’importance de l’éclairage dans la vison industrielle

Un éclairage adéquat est essentiel pour les applications de vision industrielle, car il influe sur la capacité d'un système d'imagerie à détecter et à interpréter les informations provenant d'un objet. Un bon éclairage crée un contraste clair entre les objets et leur arrière-plan, ce qui améliore la clarté des caractéristiques visuelles et permet une détection ou une mesure plus précise. Un éclairage insuffisant peut également poser problème en termes de répétabilité et de bruit. En effet, les éblouissements, les ombres, un éclairage faible, irrégulier ou instable peuvent introduire un bruit dans l'image, ce qui complique la détection des contours et la cohérence des mesures. Sans un éclairage approprié, même le meilleur système d'imagerie peut échouer.

Pourquoi les systèmes d'éclairage Edmund Optics^® ?

Edmund Optics^® propose une catégorie entière dédiée aux Éclairages pour la vision industrielle, qui comprend plusieurs géométries d'éclairage différentes provenant de Advanced Illumination, CCS, Effilux et Smart Vision Lights. Dans un effort pour soutenir les constructeurs de systèmes de vision industrielle, Edmund Optics^® a conçu une ligne de montures imprimées en 3D pour une variété de géométries d'éclairage qui peuvent être téléchargées ci-dessous. Vous trouverez ci-dessous un aperçu du processus de conception et des exemples d'utilisation de ces montures dans n'importe quel système d'imagerie.

Considérations préliminaires relatives aux montures d'éclairage

Lors de la conception de montures spécifiques pour la grande variété de géométries d'éclairage, la plus grande exigence dans le processus de conception était la polyvalence. Edmund Optics^® a voulu concevoir une monture pouvant être utilisée avec la plupart des éclairages proposés par Edmund Optics®. Dans cette optique, l'équipe de conception a également veillé à ne pas compromettre la stabilité mécanique ou l'ajustabilité de la configuration. En conséquence, un système de montage d'éclairage à la fois rigide et polyvalent a été développé pour couvrir plusieurs géométries et tailles d'éclairages en utilisant à la fois des fichiers STL imprimés en 3D créés en CAO et des Systèmes de bras articulés proposés par Edmund Optics^®.

Configurations de la monture

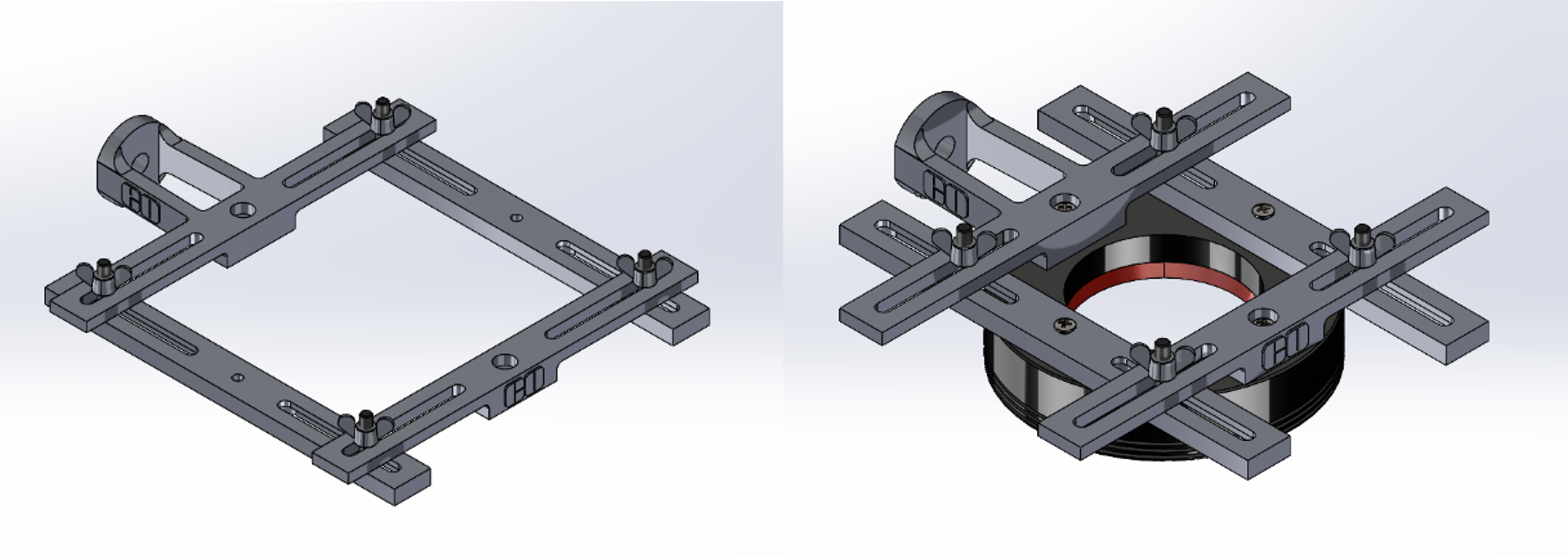

Le simple système de monture à quatre rails permet de créer différentes configurations de monture, y compris des montures pour des barres et anneaux lumineux, et plus encore. Une monture simple pour des spots lumineux de 8 mm de diamètre a également été conçu pour l'éclairage sur ou hors axe. Le système est facilement interchangeable pour différentes tailles de vis de montage sur les lampes, car la taille du trou de passage peut être ajustée en fonction de la taille des vis de montage de l’éclairage. Les rails sont faciles à ajuster en CAO et peuvent être imprimés avec la plupart des imprimantes 3D standard. Lorsqu'il est utilisé avec les Systèmes de bras articulés, le système de monture devient compatible avec un système de cadre 80/20 ou une table anti-vibration à filetage ¼-20", ce qui permet de le monter à plusieurs endroits dans un laboratoire d'optique standard. Vous trouverez ci-dessous un résumé des exemples de configuration et des liens pour télécharger les fichiers STL :

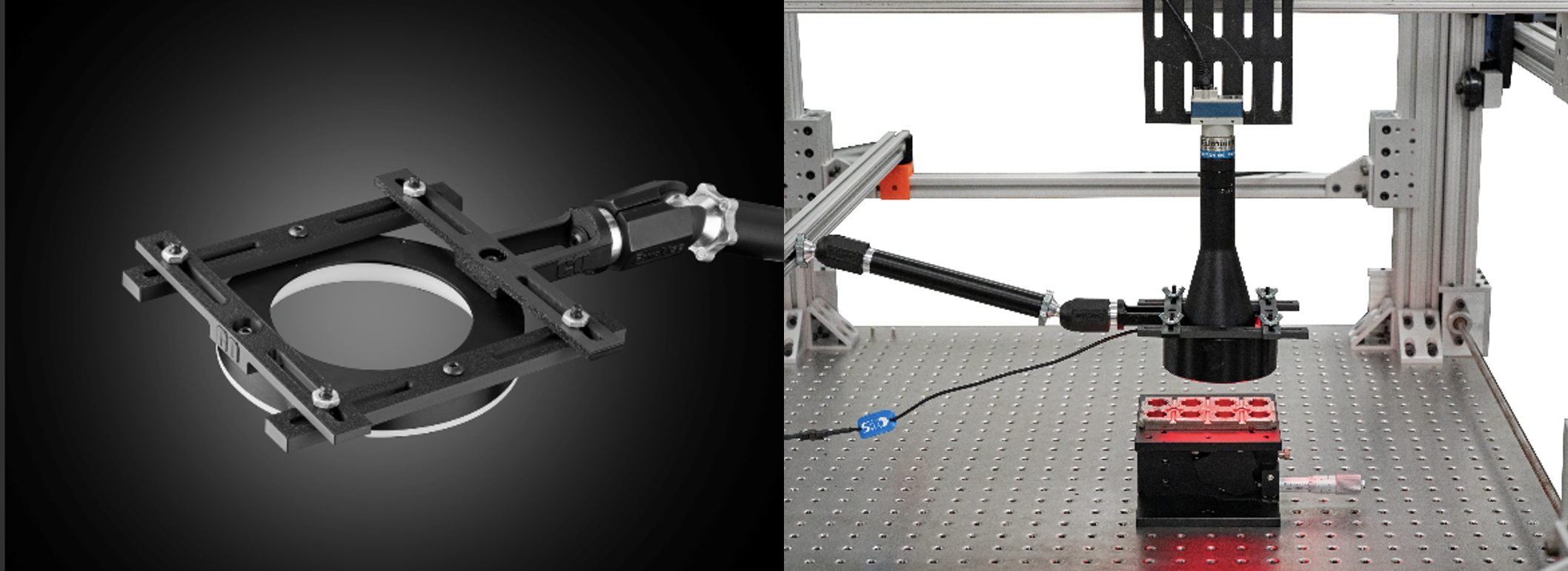

Anneaux lumineux

Les éclairages compatibles proposés par Edmund Optics^® comprennent : Anneaux Lumineux LED à Angle Étroit de CCS, Anneaux Lumineux LED Réglables d’Effilux, Anneaux Lumineux Haute Intensité de CCS, Anneaux Lumineux Compacts de Smart Vision Lights, Anneaux Lumineux à Haute Intensité d’Advanced Illumination

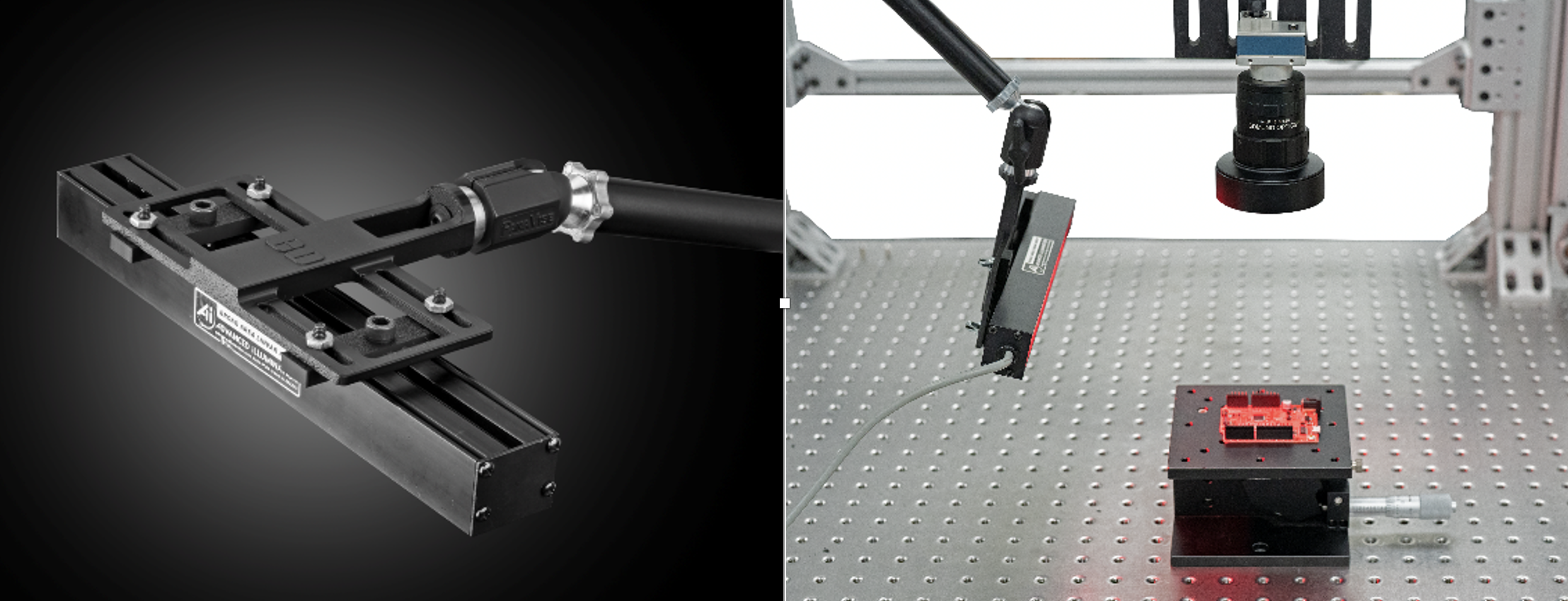

Barre lumineuse ou éclairage linéaire

Les éclairages compatibles proposés par Edmund Optics^® comprennent : Barres Lumineuses LED Réglables d’Effilux, Barres Lumineuses Ultra-Haute Intensité MicroBrite d’Advanced Illumination, Barres Lumineuses LED SWIR Effilux & Éclairages Linéaires MicroBrite™ d’Advanced Illumination.

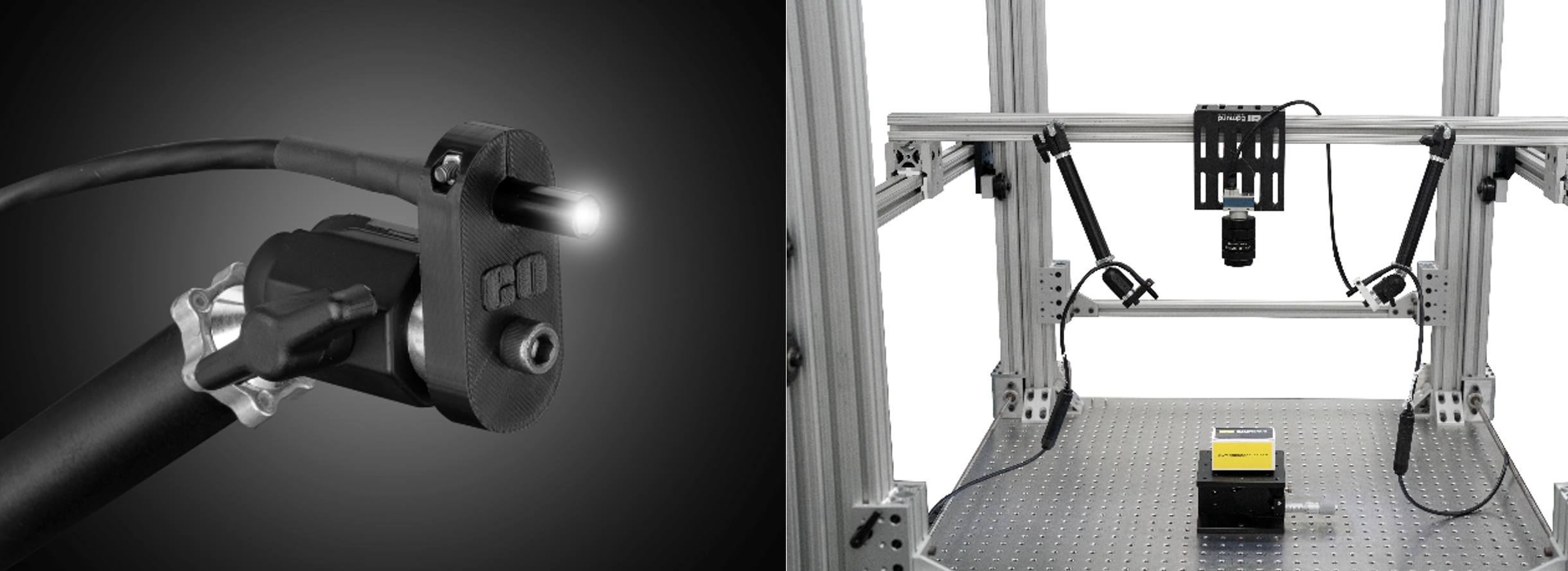

Spots Lumineux

Les éclairages compatibles proposés par Edmund Optics^® comprennent : Spots Lumineux LED de CCS, Éclairages en Ligne Haute Intensité d'Advanced Illumination, Spots Lumineux SWIR en Ligne de CCS, Spots Lumineux MicroBrite™ d'Advanced Illumination

Paramètres recommandés pour l'imprimante 3D

Vous trouverez ci-dessous les paramètres recommandés pour obtenir les meilleurs résultats lors de l'impression 3D avec du filament d'acide polylactique (PLA) :

Assemblages

Conclusion

Les montures d'éclairage conçues par Edmund Optics^® allient polyvalence, stabilité et facilité d'utilisation pour prendre en charge une large gamme de configurations d'éclairage de vision industrielle. Avec des supports réglables imprimés en 3D, des systèmes de bras articulés proposés par Edmund Optics^® et une compatibilité avec les montures 80/20 ou les tables optiques, ces montures simplifient l'intégration pour les applications d'imagerie haute performance. Cette flexibilité permet également de l'intégrer facilement dans des installations existantes sans avoir recours à des adaptateurs personnalisés. Qu'il soit utilisé pour le simple prototypage sur banc ou pour des environnements de production à grande échelle, le système permet un repositionnement rapide et un montage sûr, ce qui réduit considérablement le temps d'installation.
