Name: 466nm, 25mm de Diamètre, Combineur Dichroïque de Faisceau Laser
Brand: TECHSPEC
SKU: 86-390
Price: €280,00

466nm, 25mm de Diamètre, Combineur Dichroïque de Faisceau Laser

TECHSPEC® Dichroic Laser Beam Combiners

Stock #86-390 3-4 jours

- +

€280,00

Qté 1-5
€280,00

Qté 6+
€220,00

Prix sur Quantité
Demande de Devis

Les prix sont indiqués hors TVA et droits applicables.

+ Ajouter à ma liste d’achats
Create an account or log in to access saved list

Comparer

Espace téléchargement

Spécifications

Caractéristiques du produit

Type:

Dichroic Filter

Propriétés physiques et mécaniques

Diamètre (mm):

25.00 +0.0/-0.1

Ouverture Utile CA (mm):

21.3

Construction:

Mounted in Black Anodized Ring

Résistance Physique:

Adhesion per MIL-PRF-13830B, Section C.4.5.12
Moderate abrasion per MIL-PRF-13830B, Section C.4.5.11
Cleaning per MIL-C-48497A Section 4.5.4.2

Épaisseur du Substrat (mm):

Propriétés optiques

Angle d'Incidence (°):

Longueur d'Onde de Coupure (nm) :

466.00

Fused Silica (Corning 7980)

Traitement:

Hard Coated

Longueurs d'Ondes Laser Réfléchies (nm):

440, 457.9

Réflexion (%):

>98

Longueur d'Onde de Réflexion (nm):

439 - 457.9

Qualité de Surface:

60-40

Transmission (%):

>95

Bande de Transmission (nm):

473 - 647.1

Longueurs d'Ondes Laser Transmises (nm):

473, 488, 514.5, 532, 543.5, 561.4, 568.2, 594.1, 632.8, 635, 647.1

Front d'Onde Transmis, RMS:

<1λ

Gamme de Longeur d'Onde (nm):

439 - 647

Filetage & montage

Épaisseur de Monture (mm):

3.5 ±0.1

Environnement & durabilité

Durabilité Environnementale:

Humidity per MIL-STD-810H, Section 507.6
Temperature per MIL-STD-810H, Section 501.7 and 502.7

Conformité réglementaire

RoHS 2015:

Conforme

Certificate of Conformance:

Visionner

Reach 242:

Conforme

Description produit

Insensibles à la polarisation
Traitement dur
Différentes tailles disponibles

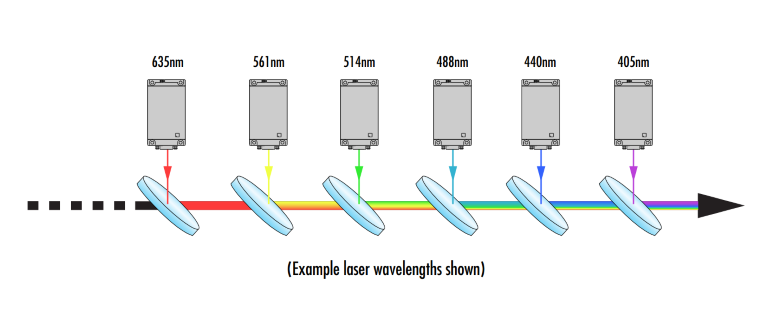

Nos Combineurs Dichroïques de Faisceaux Laser TECHSPEC^® sont conçus pour combiner ou séparer de manière efficace de multiples faisceaux lasers à un angle d’incidence de 45°. Ils démontrent une réflexion supérieure à 98% et une transmission supérieure à 95% pour les raies lasers les plus courantes, apportant ainsi un minimum de perte. Ces filtres sont disponibles dans les diamètres 12,5, 25 et 50 mm, avec une gamme de longueurs d'onde de coupure, de réflexion et de transmission. Les Combineurs Dichroïques de Faisceaux Laser TECHSPEC^® sont fabriqués à partir de substrats à faible autofluorescence avec des traitements durs appliqués par pulvérisation. Ces filtres sont idéaux pour les applications d'imagerie et de mesure de fluorescence multi-laser, y compris la microscopie laser et la cytométrie en flux.

Remarque : Ces filtres sont optimisés pour des performances spectrales élevées plutôt que pour des seuils de dommage laser (LIDT) élevés. Un LIDT typique pour ces filtres est de 1 J/cm² à 532 nm, 10 ns. Veuillez nous contacter si vous avez besoin d'un filtre avec une valeur LIDT plus élevée.

Informations techniques

All mounted TECHSPEC® Optical Filters have an arrow on the side of the mount that points to the filter-coated surface for quick reference. Filter oriented such that arrow points to filter coated surface S1. Anti-reflective (AR) coating is applied to S2.
