Optic Component Mounts
Ces montures optiques sont conçues pour maintenir nos lentilles, filtres, et miroirs à tailles métriques et autres composants. L’anneau inclut sécurise le composant en position. Les tiges et supports de tiges (non inclus) sont nécessaires pour le montage à des platines. Les montures acceptent des tiges impériales (¼-20) et métriques (M6).

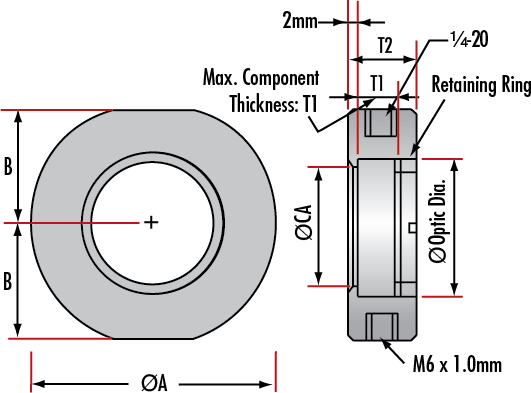

| Maximum Optic Diameter | Clear Aperture (CA) | Mount Diameter A | B | Maximum Optic Thickness T1 | Mount Thickness T2 | Stock No. |
| 5 | 4 | 30 | 13.5 | 5.7 | 12 | #64-551 |
| 6 | 5 | 30 | 13.5 | 5.7 | 12 | #64-552 |
| 9 | 6 | 30 | 13.5 | 6 | 12 | #64-553 |
| 10 | 7 | 30 | 13.5 | 6 | 12 | #64-554 |
| 12 | 9 | 35 | 16.0 | 10 | 16 | #64-555 |
| 12.7 | 9.5 | 35 | 16.0 | 10 | 16 | #64-556 |
| 15 | 12 | 35 | 16.0 | 10 | 16 | #64-557 |
| 18 | 15 | 40 | 19.0 | 12 | 18 | #64-558 |
| 20 | 17 | 40 | 19.0 | 12 | 18 | #64-559 |
| 25 | 22 | 45 | 21.5 | 10 | 16 | #64-560 |
| 25.4 | 22 | 45 | 21.5 | 10 | 16 | #64-561 |
| 25.4 | 22 | 45 | 21.5 | 13 | 19 | #65-562 |
| 30 | 26 | 50 | 24.0 | 6 | 12 | #64-563 |
| 30 | 26 | 50 | 24.0 | 12 | 18 | #64-564 |
| 38.1 | 34 | 60 | 29.0 | 12 | 18 | #64-565 |
| 40 | 36 | 60 | 29.0 | 12 | 18 | #64-566 |
| 50 | 46 | 70 | 34.0 | 12 | 18 | #64-567 |
| 50 | 46 | 70 | 34.0 | 18 | 24 | #64-568 |
| 50.8 | 46 | 70 | 34.0 | 12 | 28 | #64-569 |
| 76.2 | 71 | 100 | 49 | 20 | 26 | #64-570 |
 |
||||||
