ID Famille de ProduitsL'identifiant de famille de produits est utilisé pour identifier les présentations de produits et peut être utilisé pour accéder rapidement aux présentations en utilisant le champ de recherche. #2126

Monture d’Alignement de Fibre Optique

2-Axis Fiber Alignment Mount w/ Standard Kinematic Movement, #55-476
2-Axis Fiber Alignment Mount w/ Micrometer Kinematic Movement	, #55-477
Fiber Alignment Mount w/ Gimbal Tilt and Micrometer Movement, #55-478

2-Axis Fiber Alignment Mount w/ Standard Kinematic Movement, #55-476

2-Axis Fiber Alignment Mount w/ Micrometer Kinematic Movement , #55-477

Fiber Alignment Mount w/ Gimbal Tilt and Micrometer Movement, #55-478


  • Connecteur fibre FC
  • Mouvement linéaire sur deux axes pour un alignement précis de la fibre
  • Version à inclinaison cinématique en option

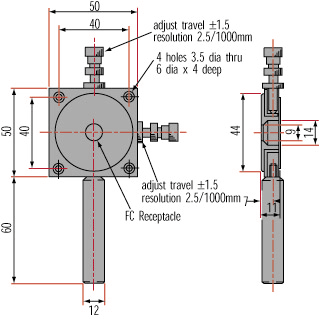

Les montures d’alignement de fibre amènent une translation des fibres optiques se terminant en connexion FC. Ces montures utilisées pour le positionnement en télécommunication et l’alignement de raccords fibres optiques FC sont caractérisées par une course de ±1,5 mm sur les axes X et Y. Les modèles à micromètre différentiel présentent une résolution de 2,5 µm tandis que la version cinématique (#55-478) offre un ajustement supplémentaire de ±2° de l’inclinaison pour chaque axe.

Remarque : Tiges et Supports de Tiges sont nécessaires pour le montage à une platine.
