ID Famille de ProduitsL'identifiant de famille de produits est utilisé pour identifier les présentations de produits et peut être utilisé pour accéder rapidement aux présentations en utilisant le champ de recherche. #3070
TECHSPEC® components are designed, specified, or manufactured by Edmund Optics. Learn More
Top Seller

Objectifs à Distance Focale Fixe Série C

TECHSPEC C Series Fixed Focal Length Lenses

TECHSPEC C Series Fixed Focal Length Lenses
×
  • Objectif de monture C pour capteurs jusqu’à ⅔"
  • Capteurs jusqu’à 7,5 mégapixels, taille de pixel de 2,8 µm
  • Objectif compact (C) pour la vision industrielle
  • Distances focales de 3,5 mm à 100 mm

Les Objectifs à Distance Focale Fixe Série C TECHSPEC® sont conçus pour les applications de vision industrielle, en tenant compte des exigences de distance de travail et de résolution d’automatisation et l’inspection d’usine. Les Objectifs à Distance Focale Fixe Série C TECHSPEC® comportent de larges ouvertures, permettant à ces objectifs à haute performance d’être utilisés même dans des conditions d’éclairage les plus défavorables. Chaque objectif est muni d’une couche anti-reflet à large bande, d’iris de verrouillage et d’ajustement de focalisation avec des vis de blocage encastrées et un boîtier robuste pour les applications à contraintes d’espace. Les objectifs de la série C sont fabriqués avec une haute tolérance, résultant en des niveaux de performance d’imagerie élevés avec une faible variations d’un objectif à un autre. En combinant la performance optique, les caractéristiques industrielles et les tailles compactes, nos Objectifs à Distance Focale Fixe Série C TECHSPEC® sont idéaux pour l’automatisation et l’inspection d’usines.

Edmund Optics a créé une gamme d'objectifs d'imagerie à haute performance (gamme Série C) et a développé 6 solutions spécifiques à différentes applications. Ces sous-familles d'objectifs utilisent les mêmes optiques que les Objectifs de la Série C, et offrent la même performance optique avec différentes solutions optomécaniques pout répondre aux exigences de votre application :

  • Série C : Comprend une vis de blocage de la focalisation et de l'ajustement de l'iris. Représente la version la plus ajustable de ces conceptions optiques ; ces objectifs sont typiquement utilisés pour la vision industrielle haute qualité. Également disponibles avec un traitement antireflets (BBAR) VIS-NIR à large bande.
  • Série Ci : Mécanique simplifiée aux ouvertures fixes avec un logement compact. Renforcement pour processus industriels, taille compacte, prix réduits et mise au point fixe.
  • Série Cr : Tous les composants optiques collés en place et une bague de mise au point avec une bride de blocage. Renforcement de la stabilité pour réduire le décalage des pixels et améliorer la stabilité de la mise au point.
  • Série Cx : La mécanique modulaire et flexible permet aux objectifs d'être démontés facilement pour y insérer des accessoires (lentilles liquides, ouvertures, etc.)
  • Série Cx à Lentille Liquide : Conçue avec une lentille liquide intégrée pour un autofocus rapide.
  • Série Cw : Étanche, conçue pour répondre aux codes de Protection contre les intrusions IPX7 et IPX9K de l’IEC.

Informations Techniques

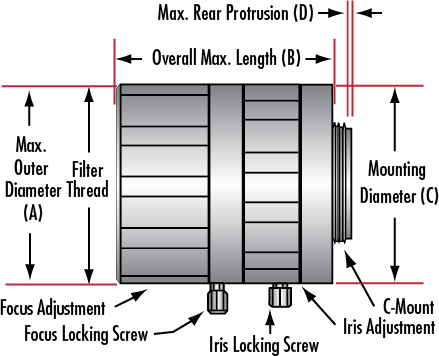

Focal Length A B C D
3.5mm 50.0mm 39.3mm 32.0mm 2.72mm
4.5mm 40.0mm 37.5mm 32.0mm 2.78mm
6.0mm 36.0mm 48.9mm 35.8mm 1.4mm
8.5mm 32.0mm 34.5mm 32.0mm 0.0mm
12mm 32.0mm 27.9mm 32.0mm 0.5mm
16mm 33.0mm 40.5mm 33.0mm 1.0mm
25mm 31.0mm 30.5mm 31.0mm 1.3mm
35mm 33.0mm 41.0mm 33.0mm 0.0mm
50mm 35.8mm 53.7mm 35.8mm 2.85mm
100mm 52.0mm 93.5mm 41.0mm 7.0mm
