Fabrication de Lentilles Sphériques


  • Du Prototype à des Capacités de Production en Grandes Quantités

  • Grand Choix de Types de Verres SCHOTT, Ohara et CDGM

  • Capacités de Production sur Mesure

  • Options de Traitements Standard et Personnalisés Disponibles

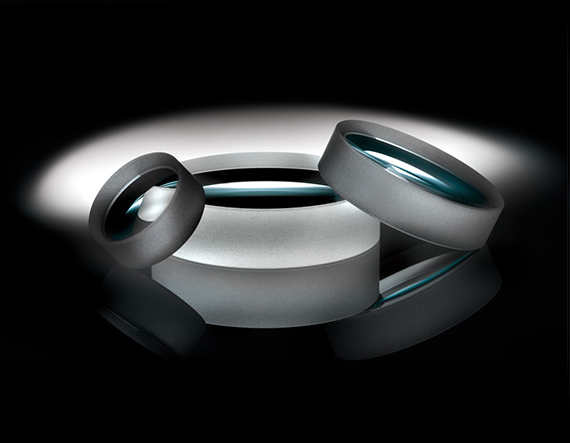

Spherical Lenses

Présentation

Edmund Optics® fabrique des millions de lentilles sphériques de précision standard et personnalisées pour les applications des marchés du Diagnostic Médical Avancé, des Tests et Mesures, des Semi-conducteurs et de la R&D dans le monde entier. Les singulets, doublets et triplets provenant d’une large gamme de verres Schott, Ohara et CDGM, sont fabriqués et traités sur nos sites à la pointe de la technologie du Japon, de Singapour et de Barrington NJ. Que votre demande concerne des composants en stock issus de notre large inventaire, une lentille faite sur mesure ou un effort de conception totalement personnalisé, nos ingénieurs experts en conception et fabrication optiques peuvent concevoir des solutions qui répondront à vos besoins. Merci de nous contacter dès aujourd’hui pour vous adresser à un expert ou recevoir un devis en express.

Capacités de Fabrication

Edmund Optics® est un important fabricant de lentilles sphériques et produit chaque année des millions de lentilles d’une qualité de précision. Que vous ayez besoin de petites quantités de lentilles sphériques pour votre prototypage, de quelques dizaines pour une pré-production ou de grandes quantités pour une production à large échelle, Edmund Optics® aura les capacités de garantir la réussite de vos projets.

Capacités de Fabrication Sphérique
  Commercial Précision Haute Précision
Gamme de Diamètre 4 – 200 mm 4 – 200 mm 4 – 200 mm
Tolérance Diamètre +0 / -0,100 mm +0 / -0,025 mm +0 / -0,010 mm
Épaisseur ±0,100 mm ±0,050 mm ±0,010 mm
Sag Height ±0,050 mm ±0,025 mm ±0,010 mm
Ouverture Utile 80% 90% 90%
Rayon ±0,3% ±0,1% Fixe au Testeur
Puissance (P-V) 3,0λ 1,5λ λ/2
Irrégularité (P-V) 1,0λ λ/4 λ/20
Centrage (Déviation Faisceau) 3 arcmin 1 arcmin 0,5 arcmin
Biseau (Largeur de Surface @ 45°) < 1,0 mm < 0,5 mm < 0,25 mm
Qualité de Surface 80-50 40-20 10-5

Conception et Tolérancement Optiques peu onéreux

En savoir plus sur l’impact des tolérances sur le coût des composants optiques personnalisés.

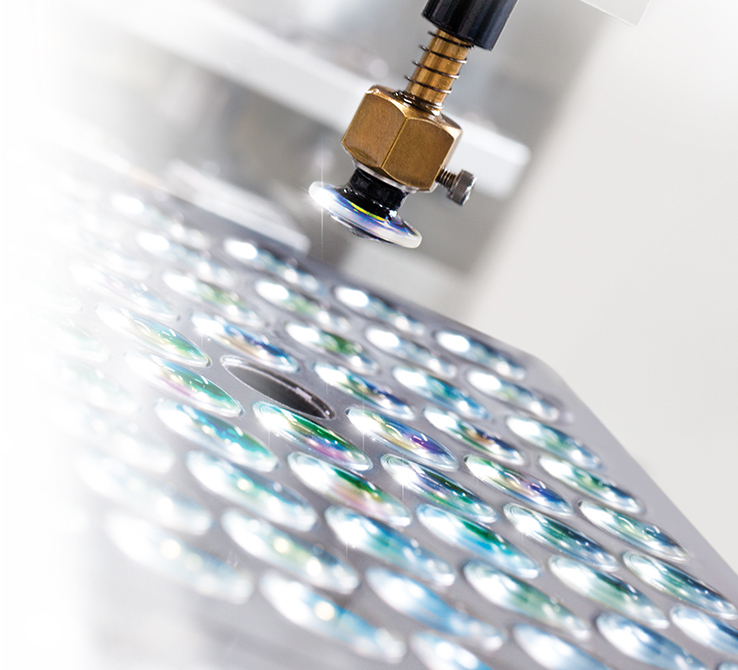

Équipement de Fabrication

  • Plus de 30 Machines de Meulage Conventionnelles
  • Plus de 25 Machines de Meulage Haute Vitesse
  • Plus de 10 Machines de Rodage Haute Vitesse
  • Plus de 10 Machines de Polissage Conventionnelles
  • Plus de 25 Machines de Polissage Haute Vitesse
  • Machines QED MRF pour une Finition Irréprochable

Métrologie

InterféromètresLes interféromètres sont des instruments utilisés pour mesurer de petits déplacements, des changements d’indice de réfraction et des irrégularités de surface. Ils partagent la lumière depuis une source unique en deux faisceaux distincts qui se déplacent sur différents chemins optiques avant de se recomposer. Des franges interférentielles sont alors formées et fournissent des données sur la différence de la longueur du chemin optique entre deux chemins. Les interféromètres sont souvent utilisés pour mesurer la précision de surface des optiques.
Aspheric Equipment

Ressources

  •
    Notes d'application

  •
    Vidéos


Notes d'application

Informations techniques et exemples d'applications, y compris explications théoriques, équations, images graphiques et bien plus.

EO Preferred
Glasses
Lire

Future of
Spherical Lenses
Lire

Conception Optique à Prix Effectif & Tolérance
Lire

Verre
Optique
Lire

Optiques Conçues pour
une Intégration OEM
Lire

Understanding Optical
Lens Geometries
Lire

Comprendre les
Caractéristiques Optiques
Lire

Pourquoi Utiliser une Lentille Achromatique ?
Lire

Vidéos

Vidéos apportant d'excellents conseils et offrant des présentations basées sur des applications utilisant nos produits./p>

Achromatic Lenses Review
Regarder

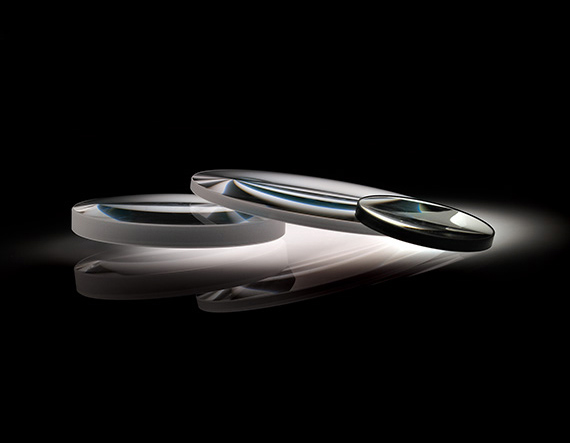

Sélectionnez les Lentilles Sphériques Appropriées

Edmund Optics® a le savoir-faire nécessaire pour vous fournir des optiques sphériques standard et personnalisées. Nous sommes spécialisés dans les lentilles plan-convexes (PCX), biconvexes (DCX), plan-concaves (PCV), biconcaves (DCV), achromatiques et billes. Contactez-nous en précisant vos spécifications et notre équipe d'ingénieurs expert en fabrication optique, travaillera en étroite collaboration avec vous pour veiller à ce que nous vous fournissions les optiques sphériques qui correspondent aux besoins de votre système, tout en respectant vos contraintes budgétaires.

  • Achromatique

  • Plan-Convexe

  • Biconvexe

  • Plan-Concave

  • Biconcave

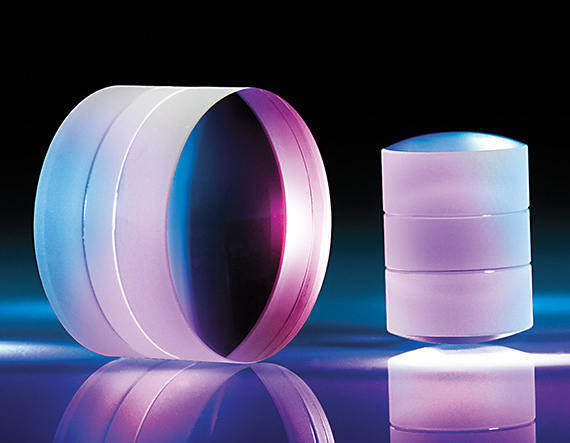

Lentilles Achromatiques

  • Idéales pour les Applications d'Imagerie Polychromatiques
  • Disposent d'Éléments à Indice Faible et Élevé pour une Meilleure Performance comparée aux Singulets

En savoir plus

Achromatic Lenses
