Fraisage au diamant

Présentation

Le fraisage au diamant à pointe unique est une technique de fabrication permettant de produire des composants optiques de précision, y compris les miroirs paraboliques hors axe (off-axis parabolic ou OAP), les miroirs elliptiques hors axe (off-axis elliptical ou OAE), les lentilles sphériques et asphériques et les optiques planes. Edmund Optics® met à votre disposition ses capacités de conception selon dessins techniques et de conception personnalisée pour répondre parfaitement aux besoins de votre application ainsi que des composants fraisés au diamant à partir de métaux, de matériaux cristallins et de plastiques. Qu'il s’agisse de produits standard ou sur mesure, notre équipe d'experts en conception optique et en fraisage au diamant peut développer des solutions personnalisées incorporant des tailles et des formes sur mesure, une variété de traitements de miroirs métalliques, ou d'autres modifications. Contactez-nous dès aujourd'hui pour parler à un expert ou recevoir un devis rapide.



Capacités Fraisage à Pointe de Diamant
  Commercial Précision Haute Précision
Erreur du Front d'Onde Réfléchi (P - V @ 632 nm) λ λ/2 λ/4
Qualité de Surface 80-50 60-40 40-20
Rugosité de la Surface (RMS)
  150Å 100Å <30Å

*Les valeurs exactes dépendent du matériel spécifique et de la taille

Rugosité de surface (RMS) : Matériaux cristallins et plastiques
<50Å pour les diamètres de 1/4" à 8"
Spécifications du Fraisage au Diamant Supplémentaires
Géométrie Paraboles hors axe, ellipses hors axe, tores hors axe, surfaces sphériques, surfaces asphériques et surfaces planes
Angles 0 - 90°
Diamètre (hors axe) :
Diamètre (sur l’axe) :
2 - 254 mm
8 – 254 mm
Traitements Sans traitement, aluminium, aluminium amélioré UV, or protégé, or nu, argent protégé, antireflets et personnalisé (sur demande)
Matériaux Métaux (aluminium, cuivre, laiton et surfaces nickelées), matériaux cristallins (germanium, silicium, fluorure de calcium et séléniure de zinc) et plastiques (acrylique et zéonex)

Capacités de Production sur Mesure

Edmund Optics possède des capacités de production sur mesure et peut fraiser les miroirs paraboliques hors axe: les miroirs elliptiques hFts axe et autres composants optiques métalliques de précision au diamant, pour répondre à vos cahiers des charges précis. Notre personnel de fraisage au diamant possède l’expérience requise pour optimiser les modèles et réduire la possible mise en production ainsi que le coût.

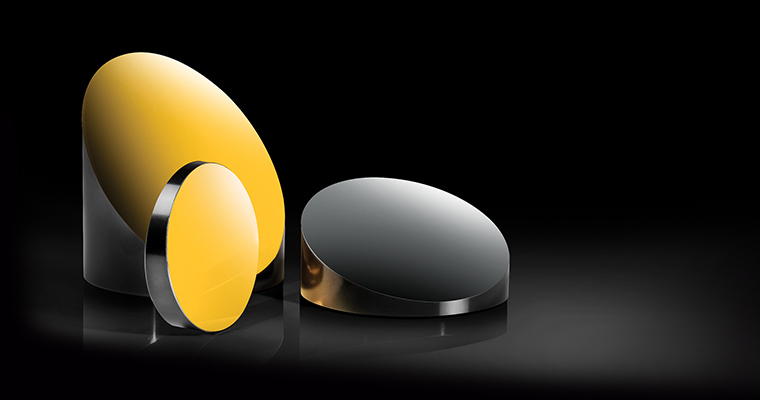

OAP
Diamond Turning

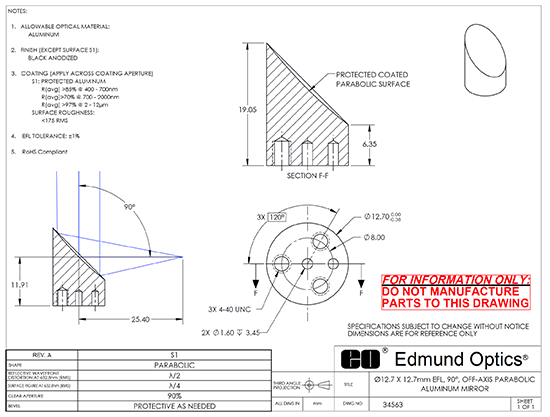

Figure 1 : Capacités de Production sur Mesure Disponibles

Matériel de Fabrication

  • Moore Nanotech® Multi-Axis UPL Machines pour Fraisage au Diamant

Métrologie
