VERRE FILTRANT OPTIQUE PERSONNALISÉ


  • ~ 60 types de verre filtrant optique SCHOTT en stock

  • Pas de quantité minimum de commande pour dimensions standard ni personnalisées

  • Fabrication d’après le dessin du client et conception entièrement personnalisée

  • Exécution rapide pour le prototypage

SCHOTT logo

Aperçu

ITOS, le site de fabrication allemand d'Edmund Optics®, propose des verres filtrants optiques de formes et d'éppraisseurs personnalisés, et de différentes tailles de 4 à 160 mm. L'utilisation d'équipements de production ultramodernes et un stock étendu de toute la gamme de verre à filtre optique de SCHOTT, y compris une grande sélection de plaques de verre brut, permettent de livrer rapidement de petites quantités de filtres personnalisés. Ce site de production certifié DIN ISO 9001:2015 garantit la fiabilité et la qualité de la production en série. ITOS se charge également d'analyser votre filtre et de vous fournir les propriétés requises.

Contactez-nous dès aujourd'hui pour parler avec un expert ou pour demander une offre.

Capacités

Choisissez parmi 60 types de verres filtrants différents pour répondre aux exigences spectrales de votre application. Que vous ayez besoin de petites quantités pour le prototypage ou la fabrication sur mesure pour les systèmes OEM, ou que vous ayez simplement besoin de définir les spécifications du filtre, nous avons les capacités de couper et de polir les verres filtrants optiques pour assurer le succès de vos projets.

Capacités de fabrication pour les verres filtrants optiques
Dimensions Ø 3 à 160 mm ou
2 x 2 mm à 160 x 160 mm
Tolérances dimensionnelles Pour ≥ 2 à 49 mm: ±0,2 mm, pour ≥ 50 à 99 mm: ±0,3 mm, pour ≥ 100 à 160 mm: ±0,4 mm
Épaisseur 0,5 – 4,0 mm
Tolérances épaisseur Pour ≤ 1 mm: ± 0,1 mm, pour > 1 à 4 mm: ± 0,2 mm
Finition de surface* P2
Erreurs de forme, planéité* 3/10-15 jusqu’à Ø 50 mm
Défauts de surface* Pour ≥ 2 à 49 mm: 5/3 x 0,63 mm, pour ≥ 50 à 160 mm: 5/4 x 0,63 mm
Parallélisme* 3 arcmin
Bords et biseaux Pièces rondes ≥ Ø5 mm : bords polis avec biseau de protection < 0,5 mm
Pièces carrées et rectangulaires < 50 x 50 mm: bords polis, pas de biseau
Éclats Pour ≤ Ø80 mm: < 0,3 mm (5/E0,3), pour ≥ Ø81 mm < 0,6 mm (5/E0,6)
*Spécifications selon DIN ISO 10110. Spécifications de fabrication selon MIL-PRF-13830B également disponibles.

GUIDE DE SÉLECTION DE NOS FILTRES OPTIQUES

Les filtres optiques en verre coloré fonctionnent par absorption plutôt que par l'application de traitements. De nombreux types de filtres en verre coloré sont disponibles, y compris les filtres passe-bande, passe-bas, passe-haut, à densité neutre, à absorption de chaleur et multibande. Cliquez ci-dessous pour en savoir plus sur les différents types de filtres optiques :

COMMENCEZ MAINTENANT

Options personnalisées, dimensions disponibles et tolérances

Types de verre filtrant optique SCHOTT disponibles pour personnalisation
BG3 BG60 VG9 GG395 GG495 RG695
BG7 BG61 VG20 GG400 OG515 RG715
BG18 BG62 UG1 GG420 OG530 RG9
BG25 BG63 UG5 GG435 OG550 RG780
BG38 BG64 UG11 GG455 OG570 RG830
BG39 BG67 BG36 GG475 OG590 RG850
BG40 RG1000 N-WG280 KG5 RG610 NG5
BG42 KG1 N-WG295 NG1 RG630 NG9
BG50 KG2 N-WG305 NG3 RG645 NG11
BG55 KG3 N-WG320 NG4 RG665
Informations générales sur Verre Filtrant Optique SCHOTT
UG Verres noirs et bleus, transmission UV
BG Verres bleus, bleu-vert et multibandes
VG Verres verts
GG Verres presque incolores à jaunes, transmission IR
OG Verres orange, transmission IR
RG Verres rouges et noirs, bloquant le visible, transmission IR
NG Verres à densité neutre avec atténuation uniforme dans le domaine visible
WG Verres incolores avec différents seuils dans l'UV, transmettant dans le visible et l'IR
KG Verres pratiquement incolores avec une transmission élevée dans le visible et une absorption dans l'IR

Options personnalisées supplémentaires disponibles

  • Les filtres à densité neutre sont conçus pour une certaine densité/transmission à une longueur d'onde de référence
  • Combinaisons de verre coloré cimentées
  • Rapports de mesures photométriques

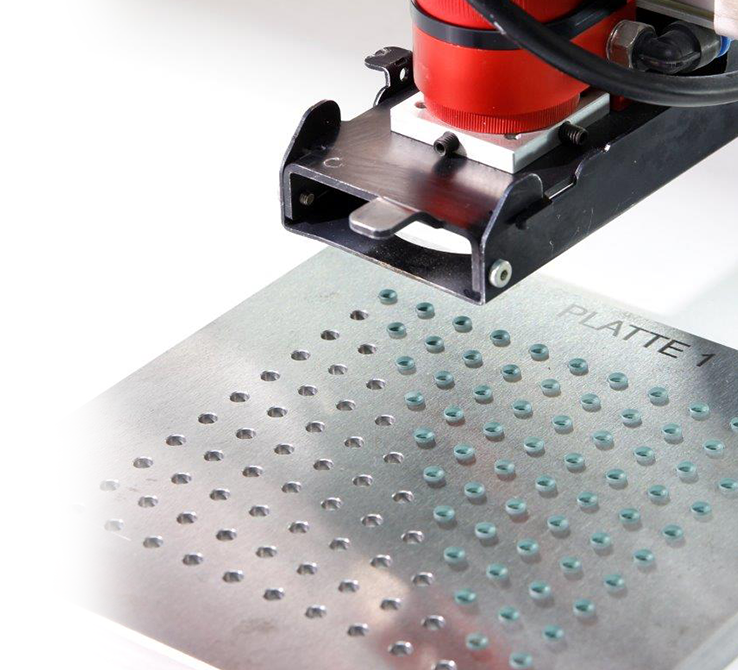

Équipement de fabrication

  • Polisseuse à la fine pointe de la technologie, simple et double face
  • Scie à diamant de haute précision
  • Chanfreineuse
  • Machine de centrage CNC
  • Découpeuse à jet d'eau
  • Graveur laser

Métrologie

  • Spectrophotomètres
  • Interféromètre Zygo®
  • Microscope de mesure
  • Projecteur de mesure numérique
Aspheric Equipment


PRODUITS

SCHOTT NG Absorptive Neutral Density (ND) Filters

Filtres Absorbants à Densité Neutre (ND) SCHOTT NG

SCHOTT KG Heat Absorbing Glass

Verre Anticalorique SCHOTT KG

Longpass Glass Color Filters

Filtres Passe-Haut en Verre Coloré

Colored Glass Bandpass Filters

Filtres Passe-Bande en Verre Coloré

FAQs

FAQ  Comment puis-je trouver le filtre en verre coloré SCHOTT qui convient à mon application ?

1.) Sélectionnez les caractéristiques spectrales pour votre filtre. Edmund Optics propose des filtres passe-haut, passe-bas (absorbant la chaleur), passe-bande et à densité neutrede SCHOTT.

2.) Définissez les longueurs d'onde requises pour l'application. Plus précisément, déterminez les longueurs d'onde qui doivent être bloquées (absorbées) et celles qui doivent être transmises à travers le filtre.

3.) Choisissez les dimensions requises (y compris l'épaisseur et les tolérances) et les spécifications mécaniques (non polies, polies ou durcies).

4.) Edmund Optics propose une grande variété de filtres en verre coloré standard de SCHOTT, en stock et disponibles pour une livraison immédiate. Si votre application nécessite une simple modification de la taille d'un filtre, notre Calculateur des prix pour verre filtrant coloré en tailles personnalisée est disponible pour une personnalisation rapide. Nous offrons également des services complets de personnalisation pour tous les types de filtres en verre coloré de SCHOTT.

FAQ  Les Filtres à Densité Neutre (ND) en Verre Gris SCHOTT NG sont-ils adaptés pour absorber la lumière visible selon des étapes définies ?

Edmund Optics propose deux familles de filtres en verre SCHOTT NG différents. Les Filtres à Densité Neutre (ND) en Verre Gris SCHOTT NG sont conçus pour les applications où l'épaisseur du filtre est essentielle. Alors que ces filtres fournissent des valeurs de transmission constantes de 400 à 700 nm, les variations dans la fabrication des lots de filtres peuvent entraîner des variations de transmission d'un filtre à l'autre.

Si votre demande nécessite une transmission spécifique (densité optique), Edmund Optics offre également des Filtres Absorbants à Densité Neutre de SCHOTT NG. Chaque lot de ces filtres est mesuré et l'épaisseur est ajustée pour répondre à la valeur de transmission spécifiée à 546 nm. Chaque filtre est ensuite poli avec une tolérance d'épaisseur de ±0,05 mm pour garantir des performances constantes. Les variations de performance des lots de filtres peuvent entraîner des variations de l'épaisseur nominale ; cependant, les variations de transmission entre les lots seront minimes. Tous les types de filtres SCHOTT NG peuvent être adaptés à vos besoins spécifiques.

FAQ  Les filtres en verre coloré SCHOTT ont-ils tous un chanfrein ?

Les dimensions >50mm sont livrées avec un chanfrein de protection. Les dimensions ≤50mm (rondes ou carrées) sont livrées sans chanfrein mais un chanfrein peut être appliqué sur demande.

FAQ  Edmund Optics fournit-il des filtres en verre coloré d'autres fabricants ?

Edmund Optics travaille avec divers fabricants de verre dans le monde entier et est en mesure de prendre en charge un large éventail de matériaux en verre coloré. De plus, notre usine de fabrication ITOS à Mayence, en Allemagne, dispose d'une vaste sélection de matériel SCHOTT en stock qui est disponible pour être personnalisée et livrée rapidement. Il peut y avoir des délais de livraison importants pour tout matériau en verre coloré provenant de fabricants autres que SCHOTT.

FAQ  Le verre de gamme KG (c'est-à-dire KG1, KG2, KG3, KG5) est-il adapté à une utilisation comme protection laser ? Puis-je construire mes propres lunettes de protection contre les lasers en utilisant ces filtres ?

Edmund Optics ne recommande pas à quiconque de fabriquer ses propres lunettes de protection laser à partir des filtres que nous proposons. Il existe un certain nombre de normes mondiales, notamment ANSI Z136 et EN 207/EN 208/60825, qui doivent être strictement respectées lors de la fabrication d'équipements de protection laser. Cependant, Edmund Optics propose une large gamme de Lunettes de Protection Laser disponibles à l'achat. Travaillez toujours avec le responsable de la sécurité laser de votre organisation pour déterminer le niveau de protection oculaire requis.

RESSOURCES TECHNIQUES

Vidéos

Vidéos apportant d'excellents conseils grâce à des présentations basées sur des applications utilisant nos produits.

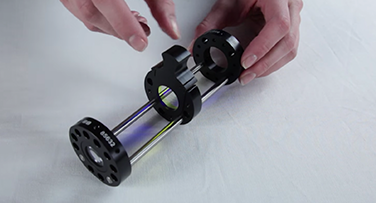

Filter Holder Plate and Interchangeable Filter Holder
