Fabrication de Lentilles Asphériques


  • Fabrication aux États-Unis et à Singapour

  • En stock et sur mesure, de la conception et du prototype à la production en série

  • Capacités de réalisation d'après dessin

  • Plus de 600 designs de lentilles asphériques disponibles

  • Finition fine MRF dépassant constamment la précision de surface λ/40 et métrologie de pointe

Edmund Optics® est reconnu comme étant un leader de la fabrication de lentilles asphériques, ayant acquis une expérience exhaustive dans la production de lentilles asphériques pour les instruments ophtalmiques, les appareils chirurgicaux et les instruments analytiques. La cellule d’usinage de lentilles asphériques en grandes quantités d’Edmund Optics® tourne 24 H/24 pour produire des milliers de lentilles asphériques de précision tous les mois. Nos cellules d’usinage présentent un matériel de production et de métrologie dernier cri qui vient agrémenter nos connaissances expertes en conception et fabrication de lentilles asphériques. Que votre demande concerne des composants en stock issus de notre large inventaire, d’une lentille fabriquée sur mesure ou d’un effort de conception totalement personnalisé, nos ingénieurs experts en conception et fabrication optiques peuvent concevoir des solutions qui répondront à vos besoins. Merci de nous contacter dès aujourd’hui pour vous adresser à un expert ou recevoir un devis en express.

Fabrication d’une Lentille Asphérique

Edmund Optics® fabrique des millions d’optiques chaque année depuis nos quatre sites internationaux. Suivez-nous et nous vous ferons partager la création d’une lentille asphérique, depuis le moulage jusqu’au polissage en passant par le meulage, le centrage et la métrologie.

Capacités de Fabrication Asphérique

Edmund Optics® est un leader dans la fabrication de lentilles asphériques. Nous avons acquis une longue expérience dans la réalisation d’une qualité de précision avec une grande variété de types de verre Schott, Ohara et CDGM mais aussi en silice fondue et une multitude de matériaux cristallins. Nos importantes capacités de production comprennent le polissage CNC et la finition magnéto-rhéologie (MRF), soutenus par une métrologie de renommée mondiale qui comprend la profilométrie de surface et l'interférométrie par couplage de zones asphériques (ASI).

Que vous ayez besoin de quelques asphères uniquement pour un prototype, une douzaine pour une pré-production, ou pour une quantité volumique, nous souhaitons vous assurer que votre projet soit un succès.

Capacités de Fabrication Asphérique
  Standard Präzise Hochpräzise
Diamètre 10 – 200 mm 10 – 200 mm 10 – 200 mm
Tolérance diamètre +0/-0,100 mm +0/-0,025 mm +0/-0,010 mm
Erreur de forme asphérique (P-V) à 633 nm λ/10
Rayon au sommet (asphère) ±0,5% ±0,1% ±0,05%
Erreur de pente max. 1 μm/mm par 1 mm de fenêtre 0,35 μm/mm par 1 mm de fenêtre 0,15 μm/mm par 1 mm de fenêtre
Centrage (déviation faisceau) 3 arcmin 1 arcmin 0,5 arcmin
Tolérance épaisseur centrale ±0,100 mm ±0,050 mm ±0,010 mm
Qualité de surface (Scratch Dig) 80–50 40–20 10–5
Métrologie pour surfaces asphériques Profilométrie (2D) Profilométrie (3D) Interferométrie
Rugosité de surface (RMS) 3 nm 2 nm 1 nm
Learn about Coatings

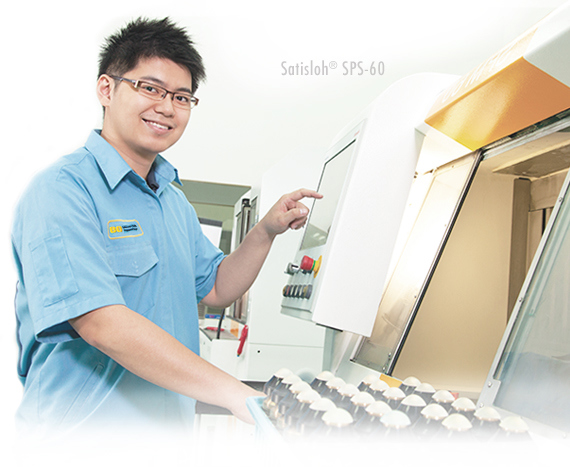

Équipement de Fabrication

Métrologie

Aspheric Equipment

Littérature pertinente | Mid-Spatial Frequency Errors of Mass-Produced Aspheres

Wilhelmus A. C. M. Messelink, Amy Frantz, Shelby D. V. Ament, and Matthew Stairiker "Mid-spatial frequency errors of mass-produced aspheres", Proc. SPIE 10829, Fifth European Seminar on Precision Optics Manufacturing, 108290D (7 août 2018); https://doi.org/10.1117/12.2318663

VOIR MAINTENANT
Photonic & Imaging Technology

Photonic & Imaging Technology

L'article d'Edmund Optics sur la conception et la spécification correctes des lentilles asphériques a été présenté sur la couverture de Photonic & Imaging Technology en mai 2020.

VOIR MAINTENANT

Ressources

  •
    Notes d'application

  •
    Vidéos

  •
    Articles publiés

  •
    Tendances en optique

  •
    Webinaires


Notes d'application

Informations techniques et exemples d'applications, y compris explications théoriques, équations, images graphiques et bien plus.

Tout savoir sur les Lentilles Asphériques
Lire

Lentilles Achromatiques Asphérisées
Lire

EO Preferred Glasses
Lire

Conception Optique à Prix Effectif & Tolérance
Lire

Avez-vous Besoin rapidement d’une Asphère ?
Lire

Vidéos

Vidéos apportant d'excellents conseils et offrant des présentations basées sur des applications utilisant nos produits.

Aspheric Lenses Review
Regarder

Aspherized Achromatic Lens Review
Regarder

Meet Jeremy Govier: Asphere Guru
Regarder

EO Global Manufacturing Facilities
Regarder

Metrology at Edmund Optics: Measuring as a Key Component of Manufacturing
Regarder

Articles publiés

Liens aux articles techniques paraissant dans des publications, écris par Edmund Optics® ou contenant des contributions de notre équipe d'ingénierie ou de notre direction.

The Long and the Short of It: Techniques for Measuring Aspheres
Lire

Design Considerations for Aspheric Lenses
Lire

Optimizing the Design of Aspheric Lenses
Lire

ASPHERES: Fabrication choices impact IR asphere design
Lire

Using Aspheres To Increase Optical System Performance
Lire

Edmund Optics Doubles Precision-Asphere Production Capacity
Lire

Glasses roll aspheres into the mainstream
Lire

Glass Molding Makes High-Quality Aspheres Cost Effective
Lire

"Spatial Frequencies and Aspheric Lens Performance" by Pim Messelink and Cory Boone - Novus Light Technologies
Lire

"Aspheres: The impact of shape factor on asphere design" by Eduardo Gonzalez - Laser Focus World
Lire

"Understanding Aspheric Lenses" by Daniel Adams and Shelby Ament - Optik & Photonik
Lire

"Aspheres: Still Adding Value" by Oleg Leonov and Cory Boone - Optics & Photonics News
Lire

Selecting the Right Aspheres for Laser Applications
Lire

Correcting Chromatic Aberration in Aspheric Lenses
Lire

Tendances en optique

L’optique est notre avenir au travers des avancées technologiques et applicatives. Edmund Optics® continue à s’engager pour l'avenir en fournissant des informations sur les tendances des produits et des technologies.

La révolution asphérique
En savoir plus

Lentilles achromatique asphérisées mono-matériaux
En savoir plus

Webinaires

Webinaires enregistrés d’experts Edmund Optics® sur une grande variété de sujets d’optique et d’imagerie.

Conception d'asphères de pointe pour une réalisabilité optimale
Voir

Choisir la bonne lentille asphérique

Le savoir-faire d'Edmund Optics® répond à votre demande en optiques asphériques standard et personnalisées. Nous sommes spécialisés en lentilles asphériques polies et moulées de précision. Des lentilles asphériques à correction chromatique sont disponibles pour les applications à large bande et nous proposons toute une gamme de lentilles pour la totalité du spectre infrarouge. Contactez-nous en nous faisant part de vos besoins spécifiques et notre équipe d'experts composée d'ingénieurs en fabrication optique travaillera en étroite collaboration avec vous pour veiller à vous apporter une lentille asphérique répondant aux besoins de votre système tout en tenant compte de vos contraintes budgétaires.

  • Polie

  • Moulée

  • Correction Couleur

  • IR


TECHSPEC Precision UV Fused Silica Aspheric Lenses

Lentilles Asphèriques Moulées de Précision

Les lentilles asphériques finement polies sont idéales pour les applications les plus exigeantes. Conçues pour offrir de grandes ouvertures numériques tout en créant une taille de spot à diffraction limitée, ces lentilles asphériques sont décrites par des données de prescription complètes et par des dessins techniques.

  • Substrats UV, Visible, et Infrarouge Disponibles
  • Différentes Traitements Standards
  • Informations Complètes pour une Intégration Facile dans les Applications OEM
