90mm EFL, traité MgF₂, Triplet Corrigé UV au Proche IR

Name: 90mm EFL, traité MgF 2 , Triplet Corrigé UV au Proche IR
Brand: TECHSPEC
SKU: 64-838
Price: €2.693,45 EUR

Stock #64-838 Contact

- +

€2.693,45

Prix sur Quantité
Qté 1-5	€2.693,45 prix unitaire
Qté 6-10	€2.289,69 prix unitaire
Qté 11-25	€2.154,76 prix unitaire
Need More?	Demande de Devis

Les prix sont indiqués hors TVA et droits applicables.

+ Ajouter à ma liste d’achats
Create an account or log in to access saved list

Comparer

Espace téléchargement

Spécifications

Caractéristiques du produit

Type:

Achromatic Triplet Lens

Propriétés physiques et mécaniques

Ouverture Utile CA (mm):

22.5

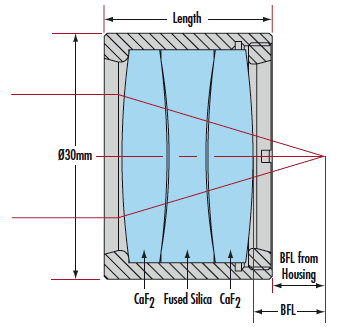

Diamètre du Logement (mm):

30.00 ±0.05

Longueur du Logement (mm):

20.50 ±0.05

Propriétés optiques

Distance Focale EFL (mm):

90.00

Tolérance Distance Focale (%):

±1.5 @ 248nm

Distance Focale Arrière BFL (mm):

84.76

Focale Arrière BFL du Logement (mm):

81.9

CaF₂ / Fused Silica / CaF₂

Qualité de Surface:

60-40

f/#:

4.00

Ouverture Numérique NA:

0.13

Traitement:

MgF₂ (193-1000nm)

Spécification du Traitement:

MgF₂ @ 600nm

Distance Focale EFL @ 248nm (mm):

90.00

Gamme de Longeur d'Onde (nm):

193 - 1000

Conformité réglementaire

RoHS 2015:

Conforme

Reach 205:

Conforme

Certificate of Conformance:

Visionner

Description produit

Eléments de fluorure de calcium et silice UV
Conception à coorecttion de couleur à large Bande de 193 nm à 1000 nm
Idéaux pour des applications de fluorescence et de spectroscopie

Conçus avec des applications à large bande, nos Triplets Corrigés UV au Proche IR offrent une distance focale constante (voir les informations chromatiques ci-dessous) pour des longeurs d’ondes allant de 193nm à 1000nm. Construits avec indice de premier choix de Fluorure de Calcium et de Silice, ces triplets infinis-conjugués sont parfaits pour des applications d’imagerie utilisant une gamme étendue de longueurs d’onde. Les utilisations typiques des Triplets Corrigés UV au Proche IR incluent la recherche de fluorescence dans laquelle la lumière émise est dans le visible et les régions proches infra-rouges proches du spectre. Les éléments sont sans traitements et montés dans un logement en aluminium de diamètre 30mm.Traitements antireflets disponibles, toutefois une quantité minimale s’appliquera. Veuillez s'il vous plaît nous contacter pour plus d´informations.

Les fichiers techniques complèts sont disponibles.

Informations techniques


Effective Focal Length EFL	193 - 400nm		400 - 1000nm		193 - 1000nm
Effective Focal Length EFL	Chromatic Shift	RMS Spot Size	Chromatic Shift	RMS Spot Size	Chromatic Shift	RMS Spot Size
36mm	1.8mm	240μm	0.4mm	214μm	2.2mm	268μm
45mm	1.1mm	88μm	0.3mm	69μm	1.3mm	95μm
90mm	2.0mm	64μm	0.6mm	38μm	2.5mm	69μm
135mm	1.6mm	49μm	0.6mm	31μm	2.1mm	51μm
180mm	1.4mm	46μm	0.6mm	28μm	1.9mm	45μm
