Objectifs Schneider VIS-NIR

Schneider Compact VIS-NIR Lenses

Schneider Compact VIS-NIR Lenses


  • Supportent des Tailles Larges de Capteurs (Formats de 2/3" à 4/3")

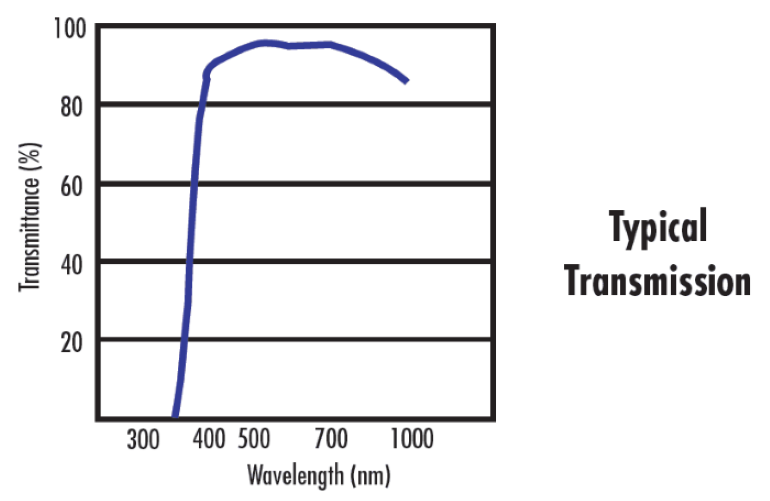

  • Conçus pour la Gamme 400 - 1 000 nm
  • Taille Compacte
  • Ouverture Maximale Élevée

Conçus pour accommoder des caméras ayant un format CCD allant jusqu’à 2/3", ces objectifs Schneider VIS-NIR ne nécessitent aucune re-focalisation lors d’un changement entre les deux gammes disponibles 400 - 700 (VIS) et 700 - 1 000 nm (NIR). Les objectifs standards Schneider VIS-NIR peuvent eux accommoder jusqu’à un format 4/3" (cercle d’image de 22 mm) mais nécessiteront d’être re-focalisés lors d'un changement en longueurs d’ondes VIS-NIR.

Les deux séries se composent d’une robuste conception mécanique, d’une focalisation blocable, et d’un filetage au devant permettant l’ajout de composants optiques et les rendant idéaux en industries. Cette conception optique est idéale pour des caméras à profondeur de pixel élevé. Leur performance sur la globalité de la gamme de distance de travail correspond exactement aux capacités de capteurs à haute résolution.

Remarque : Les objectifs avec filetage M62 x 0,75 nécessitent l’adaptateur #59-825.

Informations Techniques

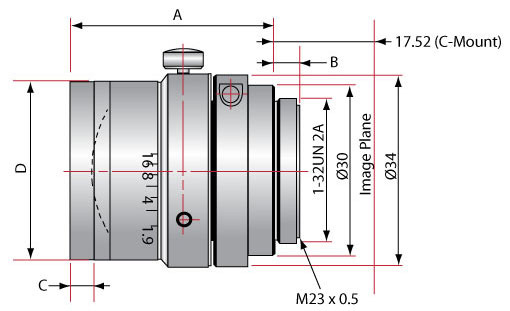

Color Corrected VIS-NIR Lens Dimensions
Stock No. A B C D
#59-819 41mm 6.3mm 2.8mm 37.3mm
#64-764 44.6mm 3.75mm 1.9mm 37.3mm
#56-533 32.4mm 5.1mm 0.9mm 31.5mm
#56-534 42.6mm 5.9mm 0.9mm 31.5mm
#56-535 33.4mm 4.4mm 12.4mm 31.5mm
#56-536 36.6mm 3.8mm 7.9mm 31.5mm
#56-537 34.7mm 3.8mm 2.3mm 31.5mm
#59-820 74mm 3.8mm 4.3mm 42mm

Standard VIS-NIR Lens Dimensions
Stock No. A B C D
#59-821 46.1mm 4.1mm 0.3mm 37.3mm
#59-822 41mm 3.8mm 2.5mm 31.5mm
#59-823 34.2mm 3.8mm 12.4mm 31.5mm
#59-824 48.9mm 3.8mm 2.7mm 31.5mm
