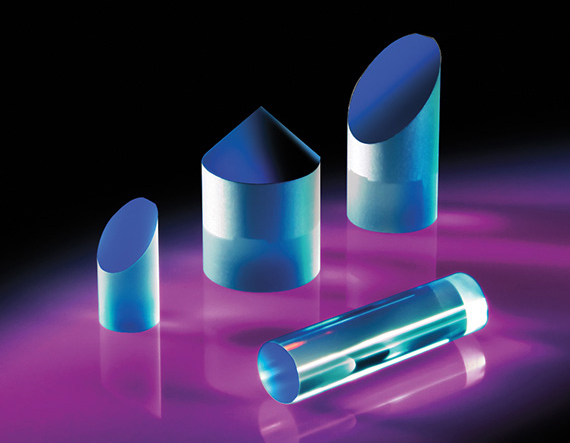

LA FABRICATION DES PRISMES OPTIQUES


  • En stock ou sur mesure, de la conception et du prototype à la production en série

  • Une grande variété de formes de prisme est disponible

  • Capacités de réalisation d'après dessin

  • Disponibles en types de verre courants avec une variété de traitements standard et personnalisés

Aperçu

Edmund Optics® est l'un des principaux fabricants de prismes optiques standards et personnalisés pour des applications telles que la vision directe, le ciblage laser et l'instrumentation visuelle. Nos capacités de fabrication de prismes de classe mondiale sont conçues pour répondre aux exigences les plus strictes en matière de déplacement d'image ou de rotation du faisceau, de rétroréflexion ou de dispersion. Que votre application nécessite un composant de stock de notre vaste inventaire, un prisme fabriqué d’après dessin ou un effort de conception entièrement personnalisé, nos ingénieurs experts en conception et fabrication optique peuvent développer des solutions pour répondre à vos besoins. Pour en savoir plus sur les prismes et leur mode de fabrication, veuillez consulter notre note d’application : Introduction aux prismes optiques.

Capacités

Edmund Optics® fabrique plus de 500.000 prismes optiques chaque année. Notre expertise comprend l'obtention d'une qualité de précision dans une grande variété de matériaux SCHOTT, Ohara, and CDGM materials, along with utilizing optical contacting to achieve high precision angle tolerances.

Capacités de fabrication de prismes
  Standard Précision Haute Précision
Dimensions 2 à 200 mm 2 à 150 mm 2 à 75 mm
Tolérances dimensionnelles +0/-0,2 mm +0/-0,1 mm +0/-0,01 mm
Hauteur du prisme ±0,25 mm ±0,1 mm ±0,03 mm
Irrégularité 1,0λ λ/4 λ/20
Tolérance angulaire du prisme ±3 arcmin ±1 arcmin 45º & 90º ±0.5 arcsec
Déviation pour le prisme Penta ±5 arcmin ±3 arcmin ±0,5 arcsec
Biseau max. (largeur à 45°) ±0,5 mm ±0,3 mm ±0,05 mm
Qualité de surface (Scratch Dig) 80-50 40-20 10-5
Déviation de faisceau pour les assemblées de prismes collés 5 arcmin 3 arcmin 0,5 arcmin
Tolérance pyramide ±5 arcmin ±3 arcmin ±0,5 arcmin

Introduction aux Prismes Optiques

Apprenez les bases et familiarisez-vous avec les prismes optiques.

Équipement de fabrication

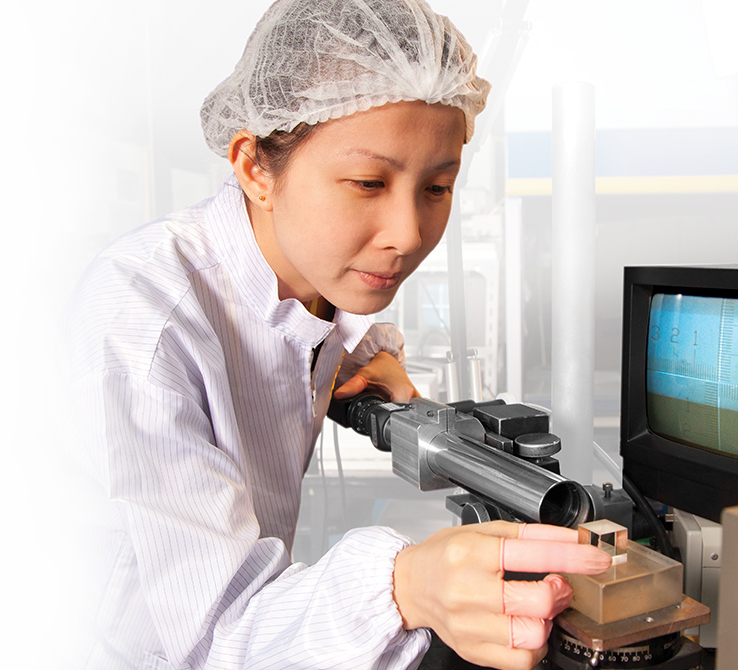

Métrologie

Optical Prisms Equipment

Ressources éducatives

Notes d’application

Informations techniques et exemples d’applications comprenant des explications théoriques, des équations, des illustrations graphiques, etc.

EO Preferred Glass Types
Lire

Introduction aux prismes optiques
Lire

Optical Prism Application Examples
Lire

Vidéos

Vidéos apportant d'excellents conseils et offrant des présentations basées sur des applications utilisant nos produits.

Revue des prismes optiques
Regarder

Choisir le bon prisme optique

Edmund Optics® possède l'expertise nécessaire pour fournir des prismes optiques de série et personnalisés. Notre spécialité sont les prismes à angle droit, les prismes penta et les prismes de rotation d'image. Contactez-nous pour nous faire part de vos besoins et notre équipe d'ingénieurs spécialisés dans la fabrication optique travaillera en étroite collaboration avec vous pour s'assurer que nous livrons des prismes optiques qui répondent aux besoins de votre système tout en respectant vos contraintes budgétaires.

Angle droit

  • Utilisés pour dévier la trajectoire des rayons ou rediriger la lumière à 90°
  • Créent une image orientée à gauche
  • Utilisés en combinaison pour le déplacement d’image/de faisceau

Voir tout

Right Angle

Comment pouvons-nous vous aider à respecter les exigences en matière de
budget, de rendement et de délais ?
