Tolérances Optiques et Géométriques Strictement Contrôlées |
|
Facteurs de Forme Rectangulaire et Circulaire Disponibles |
|
3 Niveaux de Performance Disponibles : Illumination, Imagerie, Modelage du Faisceau |
|
Capacités de Conception et de Traitement Internes pour des Demandes Personnalisées |
|
En stock pour une Livraison Immédiate |
|
Substrats N-BK7, Silice Fondue UV et N-SF5 Disponibles |
Les lentilles cylindriques sont cruciales pour une large gamme d’applications laser tel que la circularisation des faisceaux elliptiques d'une diode laser, la focalisation d'un faisceau divergeant sur une matrice de détecteur linéaire, la création d'une nappe lumineuse pour les systèmes de mesure ou encore la projection d’une raie laser sur une surface. Elles sont similaires aux lentilles sphériques dans le sens où elles utilisent des surfaces incurvées pour faire converger ou diverger la lumière. Cependant, les lentilles cylindriques ont une puissance optique dans une seule des dimensions, n'ayant aucun effet sur la lumière de la dimension perpendiculaire. Edmund Optics® est un fournisseur "premium" en lentilles cylindriques à géométries achromatiques, acylindriques, plan-convexes et plan-concave.

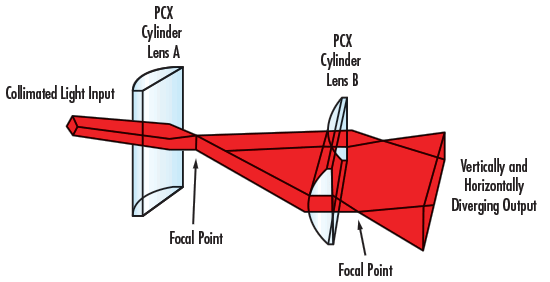

Les trois applications les plus courantes de lentilles cylindriques comprennent la formation d’une raie laser, d’une nappe laser ainsi que la circularisation d’un faisceau laser elliptique.

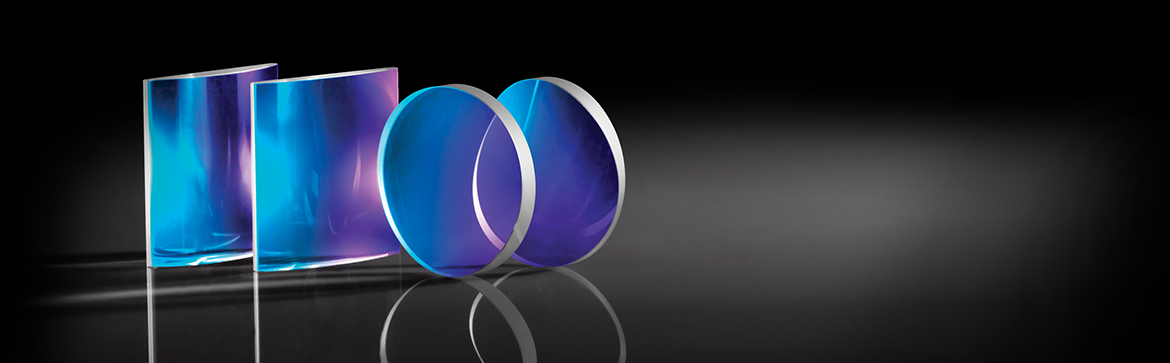

Edmund Optics® propose des Lentilles Cylindriques avec des dimensions circulaires, rectangulaires ou oblongues. Plusieurs options de traitements anti-reflets sont disponibles, de l'ultraviolet à l'infrarouge, y compris les traitements UV-AR, UV-VIS, MgF2, VIS-NIR, VIS 0°, NIR I et NIR II. Les Lentilles Cylindriques Achromatiques apportent une correction couleur supplémentaire, tout en réduisant l'aberration chromatique. Des fichiers complets peuvent être téléchargés ainsi que des modèles 2D ou 3D.
Produits de la même Famille | Erreur de Front d'Onde | Qualité de Surface | Tolérance Angle de Bord | Variété de Produits | Correction Chromatique | Prix |
---|---|---|---|---|---|---|
Lentilles Cylindriques pour l'Illumination | Non définie |
Bonne
|
Non définie |
Meilleure Absolumente
|
Non |
|
Lentilles Cylindriques d’Imagerie |
TRES BONNE
|
BONNE
|
TRES BONNE
|
TRES BONNE
|
Non |
|
Zylinderlinsen für die Strahlformung |
MEILLEURE
|
MEILLEURE
|
MEILLEURE
|
MEILLEURE
|
Non |
|
Lentilles Acylindriques |
TRES BONNE
|
BONNE
|
BONNE
|
BONNE
|
Non |
|
Lentilles Cylindriques Achromatiques |
BONNE
|
TRES BONNE
|
TRES BONNE
|
BONNE
|
Oui |
|
Lentilles Cylindriques pour l'Illumination |
Les Lentilles Cylindriques d’Illumination représentent l’option la plus économique proposée par EO. Elles sont disponibles dans de nombreuses tailles et distances focales. Cependant, leurs tolérances de performance ne sont pas aussi étroites mais elles sont parfaites pour les applications d’illumination cherchant une solution peu coûteuse. Voir le Produit Avantages :
Inconvénients :
|
Lentilles Cylindriques d’Imagerie |
Les Lentilles Cylindriques d’Imagerie ont une meilleure tolérance d’angle de bord ainsi qu'un meilleur front d’onde que les Lentilles Cylindriques d’Illumination. Cependant, elles ont la même qualité de surface et moins d’options au niveau des tailles et des distances focales. Elles sont parfaites pour générer des raies laser et des nappes lasers. Voir le Produit Avantages :
Inconvénients :
|
Lentilles Cylindriques pour Modelage de Faisceau |
Les Lentilles Cylindriques de Contrôle de Faisceau offrent une combinaison optimale avec des tolérances étroitement contrôlées et des prix remarquables pour une intégration en grande quantité. Elles sont parfaites pour les applications de contrôle de faisceau telles que la circularisation des faisceaux elliptiques à partir d’une diode laser, la création d'une nappe de lumière pour les systèmes de mesure ou la projection d’une raie laser sur une surface. Voir la Produit Avantages :
Inconvénients :
|
Lentilles Acylindriques |
Les Lentilles Acylindriques ont une surface asphérique qui réduit grandement l’aberration sphérique. Elles présentent une performance de diffraction limitée et sont parfaites pour créer des raies fines de sources de lumière monochromatiques. Voir le Produit Avantages :
Inconvénients :
|
Les Lentilles Cylindriques Achromatiques |
Les Lentilles Cylindriques Achromatiques sont constituées d’un élément positif à faible indice (crown) et d’un élément négatif à indice élevé (flint) cimentés ensemble pour réduire l’aberration chromatique et sphérique. Elles sont parfaites pour une utilisation avec des sources de lumière à large bande en raison de leur correction de couleur. Voir le Produit Avantages :
Inconvénients :
|
EO propose des lentilles cylindriques constituées de verres optiques tel que du N-BK7, de la Silice Fondue UV, du N-SF5, et du N-SF11.
Les lentilles cylindriques PCX utilisent seulement un matériau de substrat tandis que les lentilles cylindriques achromatiques utilisent plusieurs substrats pour corriger l’aberration sphérique et chromatique. Les lentilles cylindriques achromatiques sont parfaites pour les applications qui nécessitent un grossissement dans une seule dimension, lorsqu’une raie fine est essentiel. Elles offrent plusieurs avantages de performance par rapport aux lentilles cylindriques traditionnelles, comprenant une réduction supérieure de l’aberration sphérique et chromatique sur le plan de l’image. Lorsqu’elles sont utilisées avec une source LED, les Lentilles Cylindriques Achromatiques sont parfaites pour la génération de raies. Les applications habituelles comprennent la génération de raies avec des sources d’illumination LED et une focalisation supérieure avec des dispositifs de balayage reposant sur un éclairage LED. L’illustration ci-dessous compare une raie focalisée avec une Lentille Cylindrique Achromatique et une raie avec une lentille cylindrique plan convexe (PCX) standard.
